台湾晶技TXC晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促.经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:台北市、桃园市、宁波市、以及重庆市.
台湾晶技TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品.
台湾晶技TXC晶振公司目前专业从事这些类别的产品:晶体(32.768kHz,基本兆赫,高精度的兆赫,汽车级)
台湾TXC晶体公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY绿色伙伴(Green Partner)验证.
台湾TXC晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则.
TXC晶振,差分晶振,BF晶振,BFA2500001晶振,差分晶振的使用特点在于能够从50MHZ频率做到700MHZ的超高频点.特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”.此款晶振电源电压相较于之前能够做到2.5V~3.3V之间,其工作温度以及储存温度范围远远超过了普通晶振,达到了-45°~+100°的温度范围,差分晶振的精度值(PPM)可精确到±10PM,普通晶振达不到的输出电压,差分晶振做到了1V,起振时间超快为0秒,随机抖动性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是较为常见的,相位抖动能从0.3ps Max-1ps Max.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.
TXC差分晶振型号

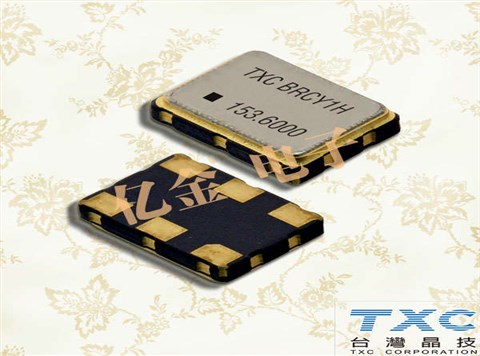

TXC晶振产品图 | Model | Frequency |
Stability (-40~85ºC) |
Voltage | Output | Oscillation | Dimensions |
BA | 25 ~ 200MHz | ±50ppm | 2.5V, 3.3V | LVPECL | Fundamental | 7 x 5 x 1.3mm | |
BB | 25 ~ 250MHz | ±50ppm | 2.5V, 3.3V | LVPECL | 3rd OT | 7 x 5 x 1.3mm | |
BC | 75 ~ 700MHz | ±50ppm | 2.5V, 3.3V | LVPECL | PLL | 7 x 5 x 1.3mm | |
BE | 25 ~ 200MHz | ±50ppm | 2.5V, 3.3V | LVDS | Fundamental | 7 x 5 x 1.3mm | |
BF | 50 ~ 160MHz | ±50ppm | 2.5V, 3.3V | LVDS | 3rd OT | 7 x 5 x 1.3mm | |
BG | 75 ~ 700MHz | ±50ppm | 2.5V, 3.3V | LVDS | PLL | 7 x 5 x 1.3mm |

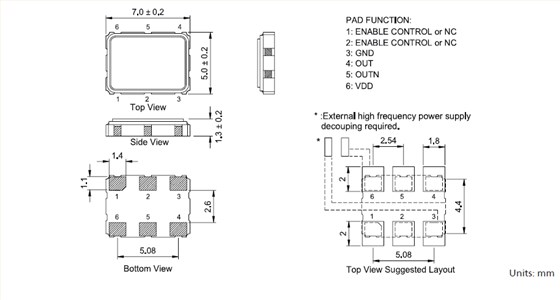

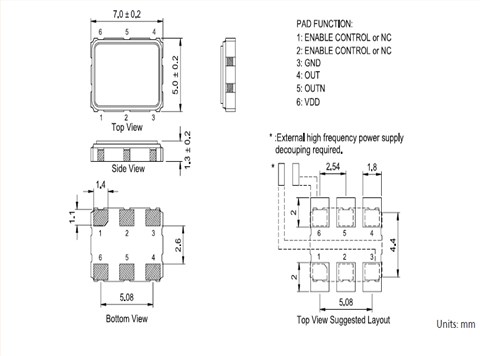

TXC晶振型号
符号
BF晶振
输出规格
-
LVDS
输出频率范围
fo
25M~200MHZ
电源电压
VCC
+2.5V±0.125V/+3.3V±0.165V
频率公差
f_tol
±50×10-6max., ±100×10-6max.
保存温度范围
T_stg
-40?+85℃
运行温度范围
T_use
-10?+70℃ ,-40?+85℃
消耗电流
ICC
20mA max.
待机时电流(#1引脚"L")
I_std
10μA max.
输出负载
Load-R
100Ω (Output-OutputN)
波形对称
SYM
45?55% [at outputs cross point]
0电平电压
VOL
-更多晶振参数信息请联系我们http://www.vc-tcxo.com
1电平电压
VOH
-
上升时间 下降时间
tr, tf
0.4ns max. [20?80% Output-OutputN]
差分输出电压
VOD1, VOD2
0.247?0.454V
差分输出误差
⊿VOD
50mV [⊿VOD=|VOD1VOD2|]
补偿电压
VOS
1.125?1.375V
补偿电压误差
⊿VOS
50mV
交叉点电压
Vcr
-
OE端子0电平输入电压
VIL
VCC×0.3 max.
OE端子1电平输入电压
VIH
VCC×0.7 min.
输出禁用时间
tPLZ
200ns
输出使能时间
tPZL
2ms
周期抖动(1)
tRMS
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
tp-p
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动(1)
tTL
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
相位抖动
tpj
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz)
(含常温偏差)
[13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]
TXC BF差分晶振编码
TXC晶振编码 | 品牌 | 型号 | 频率 | 频率稳定度 | 工作温度 | 包装/封装 | 尺寸 |
BFA0020001 | TXC | BF | 100MHz | ±50ppm | -10°C ~ 70°C | 6-SMD | (7.00mm x 5.00mm) |
BFA2500001 | TXC | BF | 125MHz | ±50ppm | -40°C ~ 85°C | 6-SMD | (7.00mm x 5.00mm) |
BFA2570003 | TXC | BF | 125MHz | ±30ppm | -40°C ~ 85°C | 6-SMD | (7.00mm x 5.00mm) |
BFA5000008 | TXC | BF | 150MHz | ±50ppm | -40°C ~ 85°C | 6-SMD | (7.00mm x 5.00mm) |
BFA5500001 | TXC | BF | 155.52MHz | ±50ppm | -40°C ~ 85°C | 6-SMD | (7.00mm x 5.00mm) |
BFA5670004 | TXC | BF | 156.25MHz | ±50ppm | -40°C ~ 85°C | 6-SMD | (7.00mm x 5.00mm) |
在使用TXC晶振时应注意
石英晶体振荡器和实时时钟模块:
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
1.噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
2.电源线路
电源的线路阻抗应尽可能低.TXC晶振,差分晶振,BF晶振,BFA2500001晶振
3.输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).
4.未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.
5.热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
6.安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
7.通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
