爱普生晶振,压控晶振,VG-4231CB晶振,X1G0028610002晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.
爱普生压控晶振型号
|
爱普生晶振型号 |
外部尺寸 |
输出 |
频率范围 |
电源电压 |
频率温度特征/ |
绝对频率控制范围 |
压控电压 |
|
新 |
7.0x5.0X1.6 |
CMOS |
85至170 |
3.3 |
+/-50/-40至+85 |
+/-50 |
1.65+/-1.65 |
|
VG2520CAN |
2.5x2.0x0.7 |
CMOS |
30.72 |
3.3 |
+/-50/-40到85 |
+/-50 |
1.65+/-1.65 |
|
VG7050CAN |
7.0x5.0x1.4 |
CMOS |
30.72 |
3.3 |
+/-50/-40到85 |
+/-50 |
1.65+/-1.65 |
|
VG-4231CE |
3.2x2.5x1.05 |
CMOS |
3到60 |
3.3/2.8/1.8 |
+/-30/-20至+70（3.3V）
+/-37/-40至+85（3.3V） |
+/-100（+/-30/-20至+70/3.3V） |
1.65+/-1.65 |
|
VG-4231CB |
5.0x3.2x1.2 |
CMOS |
1至81 |
3.3 |
+/50/-40至+85
+/-50/-20至+70 |
+/-50 |
1.65+/-1.5 |
|
VG-4231CA |
7.0x5.0x1.4 |
CMOS |
1至60 |
5.0/3.3 |
+/-50/-40至85（5V） |
+/-65（+/-50/-40至+85/5.0V） |
2.5+/-2 |
|

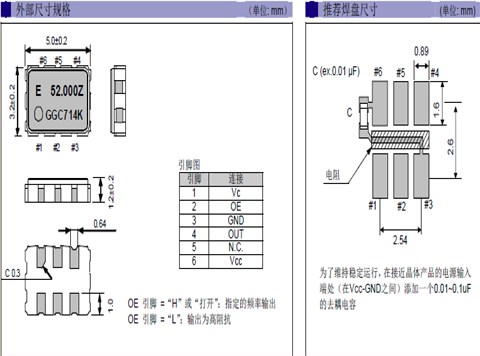

爱普生晶振型号 |
VG-4231CB晶振 |
|
|
输出频率范围 |
1~80MHz |
|
|
标准频率 |
19.2MHz/26MHz/38.4MHz/40MHz/52MHz |
|
|
电源电压范围 |
+1.68~+5V |
|
|
电源电压（Vcc） |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
|
消耗电流 |
+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz） |
|
|
待机时电流 |
-更多详细参数请联系http://www.vc-tcxo.com |
|
|
输出电压 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
输出负载 |
10kΩ//10pF |
|
|
频率稳定度 |
常温偏差 |
±1.5×10-6max.（After 2 reflows） |
|
温度特性 |
±1.0×10-6,±2.5×10-6max./-30?+85℃ |
|
|
电源电压特性 |
±0.2×10-6max.（VCC±5%） |
|
|
负载变化特性 |
±0.2×10-6max.（10kΩ//10pF±10%） |
|
|
长期变化 |
±1.0×10-6max./year |
|
|
频率控制 |
控制灵敏度 |
±3.0×10-6?±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
频率控制极性 |
正极性 |
|
爱普生晶振编码
| X1G0028610002 | VG-4231CB | 54.000000 MHz | JGCZ | 5.00 x 3.20 x 1.20 mm | CMOS | +/-100 ppm | -20 to 70 °C | +/-50 ppm | ≤ 10 mA |
| X1G0028610003 | VG-4231CB | 57.272727 MHz | JGCZ | 5.00 x 3.20 x 1.20 mm | CMOS | +/-100 ppm | -20 to 70 °C | +/-50 ppm | ≤ 10 mA |
| X1G0028610004 | VG-4231CB | 56.750000 MHz | JGCZ | 5.00 x 3.20 x 1.20 mm | CMOS | +/-100 ppm | -20 to 70 °C | +/-50 ppm | ≤ 10 mA |
| X1G0028610005 | VG-4231CB | 57.000000 MHz | JGCZ | 5.00 x 3.20 x 1.20 mm | CMOS | +/-100 ppm | -20 to 70 °C | +/-50 ppm | ≤ 10 mA |
| X1G0028610007 | VG-4231CB | 27.000000 MHz | GGCZ | 5.00 x 3.20 x 1.20 mm | CMOS | +/-100 ppm | -40 to 85 °C | +/-50 ppm | ≤ 10 mA |
| X1G0028610008 | VG-4231CB | 16.111888 MHz | JGCZ | 5.00 x 3.20 x 1.20 mm | CMOS | +/-100 ppm | -20 to 70 °C | +/-50 ppm | ≤ 10 mA |
| X1G0028610009 | VG-4231CB | 24.545454 MHz | JGCZ | 5.00 x 3.20 x 1.20 mm | CMOS | +/-100 ppm | -20 to 70 °C | +/-50 ppm | ≤ 10 mA |
| X1G0028610010 | VG-4231CB | 16.128000 MHz | JGCZ | 5.00 x 3.20 x 1.20 mm | CMOS | +/-100 ppm | -20 to 70 °C | +/-50 ppm | ≤ 10 mA |
| X1G0028610011 | VG-4231CB | 24.570000 MHz | JGCZ | 5.00 x 3.20 x 1.20 mm | CMOS | +/-100 ppm | -20 to 70 °C | +/-50 ppm | ≤ 10 mA |
| X1G0028610013 | VG-4231CB | 10.000000 MHz | GGCZ | 5.00 x 3.20 x 1.20 mm | CMOS | +/-100 ppm | -40 to 85 °C | +/-50 ppm | ≤ 10 mA |
| X1G0028610024 | VG-4231CB | 79.075000 MHz | GGCZ | 5.00 x 3.20 x 1.20 mm | CMOS | +/-100 ppm | -40 to 85 °C | +/-50 ppm | ≤ 10 mA |
| X1G0028610042 | VG-4231CB | 40.965000 MHz | GGCZ | 5.00 x 3.20 x 1.20 mm | CMOS | +/-100 ppm | -40 to 85 °C | +/-50 ppm | ≤ 10 mA |
| X1G0028610051 | VG-4231CB | 25.000000 MHz | GGCZ | 5.00 x 3.20 x 1.20 mm | CMOS | +/-100 ppm | -40 to 85 °C | +/-50 ppm | ≤ 10 mA |
在使用爱普生晶振时应注意以下事项
石英晶体振荡器和实时时钟模块：
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
1.噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
2.电源线路
电源的线路阻抗应尽可能低.
3.输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.
4.未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
5.热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
6.安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.爱普生晶振,压控晶振,VG-4231CB晶振,X1G0028610002晶振
7.通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
