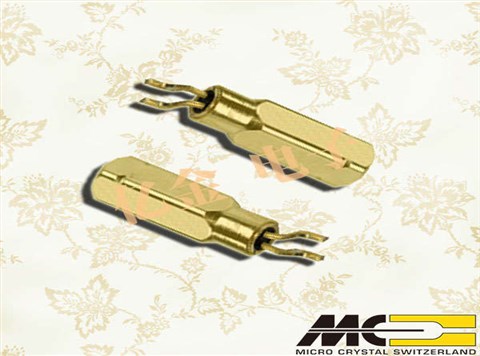

微晶晶振,32.768K晶振,MS3V-T1R晶振

微晶晶振,32.768K晶振,MS3V-T1R晶振微晶晶振,32.768K晶振,MS3V-T1R晶振

产品简介

32.768KHZ系列,在当今全球晶振市场说的上是质优价廉,产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式,还有时钟模块焊接模式,产品具有无源32.768KHZ,也有带电压模式的32.768KHZ晶体系列,产品应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域,因32.768KHZ晶体本身外观款式多元化,所以适合多个产品应用.

产品详情

WJ-2

微晶晶振,1978年成立于瑞士格伦兴,Swatch Group的供货商,提供手表音叉式晶体的产品.而今,微晶已经发展成为一家在微型音叉式石英晶体(32kHz ~ 250MHz)、实时时钟模块、晶振和OCXO晶体振荡器,有源晶振等多个领域的领导供货商,为世界一流的终端产品制造商提供从设计到量产的全方位支持,服务范围涵盖手机、计算机、汽车电子、手表、工业控制、植入式医疗及其他高可靠性产品.

微晶晶振在瑞士、泰国建有石英晶振,晶体振荡器生产中心,及遍布世界各地的代表处.我们所有的产品都得到ISO9001ISO14001的认证,并达到RoHS,REACh等规范的要求.全球约550个员工的责任感和奉献精神是我们成功的基石.我们对管理、环境、社会责任都有明确的行为准则(比如对有争议的原材料的问题上),这些是我们在未来保持竞争优势的主要原因.

微晶晶振环保基本理念:

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.

3.有效利用石英晶体,贴片晶振材料资源和能源,认识到资源和能源的有限性,努力进行石英晶振,有源晶体振荡器,水晶振荡子等原材料的有效利用.

4为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会.

5.推进晶振,石英晶振,有源晶振,压控振荡器, 压电石英晶体、有源晶体等元器件的环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.

瑞士微晶晶振按照IS014001标准的要求,建立环境管理体系,并在环境目标和方案设定之后追求持续的环境改善.

微晶晶振建立和遵守其严格的基于活动所在地法律法规的环境、安全和健康标准.将不断地扩展循环利用、能源和废弃物管理项目.

yijin-1

微晶晶振,32.768K晶振,MS3V-T1R晶振,32.768K石英晶体频率稳定性强,在各种产品中面对不同环境其晶振都能够保持在10PPM高精度.具有极强的抗震性能,在常规的摔落以及物流运输过程中都不会受到影响.每一批生产的晶振在出厂时都会经过严格的检验,采用24小时老化测试为质量严格把关.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40-85)晶振切割角度比窄温(-10-70)切割角度应略高.对于晶振的条片,长边为 X ,短边为 Z ,面为 Y .

对于圆片晶振,XZ 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1,会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.123项相对简单,4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

yijin-2

微晶晶振规格

单位

MS3V-T1R晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

12.5pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

yijin-3

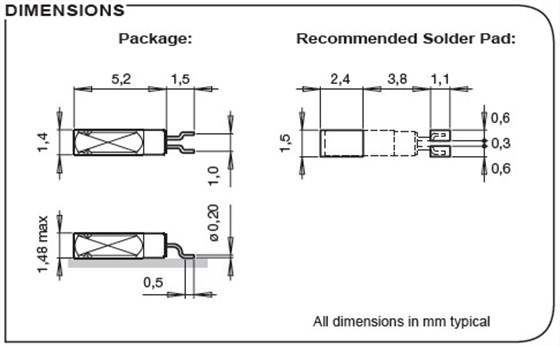

MS3V-T1R 1414

yijin-4使用微晶晶振时应注意以下事项

插件型晶振安装注意事项:

安装时的注意事项导脚型晶振• 构造圆柱型晶振 (VT, VTC) 用玻璃密封 (参阅图 1 和图 2).

cjaz1

修改插件晶振弯曲导脚的方法(1) 要修改弯曲的导脚时,以及要取出晶振等情况下不能强制拔出导脚,如果强制地拔出导脚,会引起玻璃的破裂,而导致壳内真空浓度的下降,有可能促使晶振特性的恶化以及晶振芯片的破损(参阅图 3).(2) 要修改弯曲的导脚时,要压住外壳基侧的导脚,且从上下方压住弯曲的部位,再进行修改(参阅图 4).微晶晶振,32.768K晶振,MS3V-T1R晶振

cjaz2

弯曲导脚的方法(1) 将导脚弯曲之后并进行焊接时,导脚上要留下离外壳0.5mm的直线部位.如果不留出导脚的直线部位而将导脚弯曲,有可能导致玻璃的破碎 (参阅图5 和图6).(2) 在导脚焊接完毕之后再将导脚弯曲时,务必请留出大于外壳直径长度的空闲部分 (参阅图7).

cjaz3

如果直接在外壳部位焊接,会导致壳内真空浓度的下降,会使圆柱晶振特性恶化以及晶振芯片的破损.应注意将晶振平放时,不要使之与导脚相碰撞,请放长从外壳部位到线路板为止的导脚长度 (L) ,并使之大于外壳的直径长度(D).

焊接方法焊接部位仅局限于导脚离开玻璃纤部位 1.0mm 以上的部位,并且请不要对外壳进行焊接.另外,如果利用高温或长时间对导脚部位进行加热,会导致晶振特性的恶化以及晶振的破损.因此,请注意对导脚部位的加热温度要控制在 300°C 以下,且加热时间要控制在5秒以内 (外壳的部位的加热温度要控制在150°C以下).
