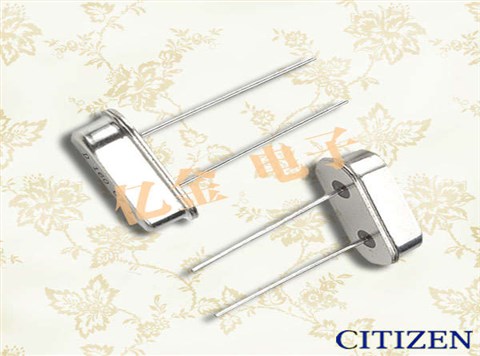

西铁城晶振,石英晶振,HC-49/U-S晶振,HC-49/U-S12000000BBQB晶振

西铁城晶振,石英晶振,HC-49/U-S晶振,HC-49/U-S12000000BBQB晶振西铁城晶振,石英晶振,HC-49/U-S晶振,HC-49/U-S12000000BBQB晶振

产品简介

插件晶体具有一致性良好,频率稳定度高,耐抗震强,每批次出厂均采用24小时老化测试,产品精度分为以下几种±20ppm,±10ppm,±5ppm,也可以根据客户需求特殊分为+偏差,或者-偏差,产品使用温度高温可达到+85°低温可达到-40℃,产品被广泛应用到比较高端的汽车电子产品,民用产品有家用电器,智能笔记本,MP3,MP4多功能播放器,智能手表等产品.

产品详情

CT-1


1959年手表的组装工厂生产和御代田精密株式会社设立

1960年手表的零部件制造厂和河口湖精密株式会社设立(后的西铁城西洋网股份有限公司)

1963年轴承石的生产的目的,シメオ精密株式会社(后的西铁城精密科技股份有限公司)成立

1964年计量器类(刻度规)的生产开始

1973年西铁城使用晶振钟表用步进马达磁铁的生产开始

1974年フジミ株式会社设立

1975年钟表用音叉型水晶振动子片,压电石英晶体元器件、压电石英晶体、有源晶体开始生产

1976年水晶振动子,晶振,石英晶振,有源晶振,压控振荡器的生产开始

1978年通过陶瓷材料的手表用轴承石的生产开始

1982年高频率有源晶振,压控振荡器,贴片晶振,水晶振动子片的生产开始

1986年西铁城使用晶振电子视图的生产开始

1987年光通信用的零部件?菲规则的生产开始

1989年光通信用零部件?成套筒的生产开始

1990年在香港务冠實业有限公司设立

1991年御代田精密有限公司的商号为ミヨタ株式会社设立

1993年的树脂邦德生产

1995年北御牧事业所设立

2000年強电微液晶显示器的生产开始

2001年中国·梧州市领冠电子(梧州)有限公司设立,主要生产销售晶振,石英晶振,有源晶振, 32.768K,时钟晶体,压电石英晶体,温补晶振,石英晶体振荡器.

2003年在中国?苏州市喜美歌电子材料(苏州)有限公司设立(后的西铁城光电器件(苏州)有限公司)

2005年ミヨタ股份有限公司的商号为西铁城ミヨタ株式会社设立

2006年薄膜亚mount生产开始

2008年西铁城ミヨタ株式会社西铁城精密科技股份有限公司合并.合并公司名西铁城精细技术ミヨタ株式会社

迎来2009年创立50周年

2012年美国科罗拉多州上MIYOTA DEVELOPMENT CENTER OF AMERICA成立INC .

2013CITIZEN SEIMITSUTHAILANDCO .,设立LTD .

2015年西铁城精密科技ミヨタ株式会社西铁城西洋网股份公司合并.合并公司西铁城精密设备有限公司

2016CITIZEN FINEDEVICE PHILIPPINES设立CORP .

西铁城石英晶振集团创立于1959728,当时注册资金高达17亿多,所做产品涉及领域较广,自动车部品,水晶振动子,水晶振荡器,石英晶体振荡器及水晶片,映像用电子机器,液晶显示器,光通信用部品,工业机械装置,精密计测机械,小型精密金属加工部件等.


yijin-1

西铁城晶振,石英晶振,HC-49/U-S晶振,HC-49/U-S12000000BBQB晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT .其它切型还有 CTDTGTNT .超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.00mm,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果.

yijin-2

西铁城晶振规格

单位

HC-49/U-S晶振频率范围

石英晶振基本条件

标准频率

f_nom

3.5MHZ~50MHZ

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-20°C +70°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

yijin-3

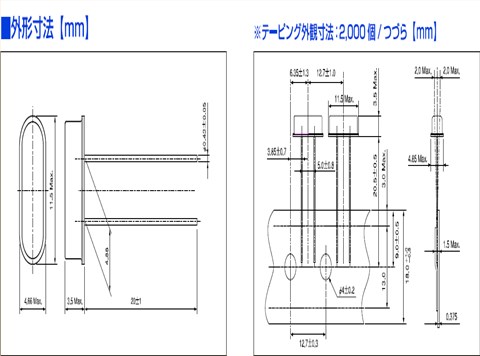

HC-49_U-S

yijin-4在使用CITIZEN晶振时应注意以下事项:

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.西铁城晶振,石英晶振,HC-49/U-S晶振,HC-49/U-S12000000BBQB晶振
