日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等晶体器件对全球环境友好.
日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.
日本株式会社大真空KDS晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括晶体谐振器,音叉型晶体谐振器,晶体应用产品,石英晶体振荡器,声表面滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.
日本大真空株式会社KDS晶振遵守法规和监管要求,从事环保产品的开发.
环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动.
KDS晶振,贴片晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.

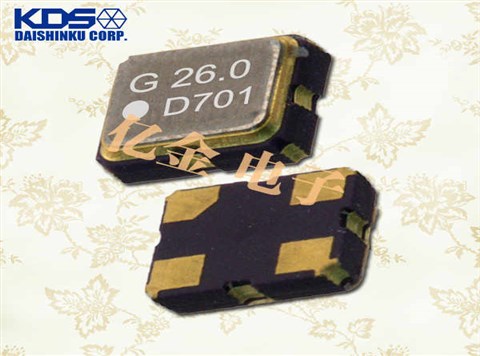

日本KDS晶振,TCXO晶振,DSB211SDA晶振,DSB211SDB晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
石英晶振的研磨技术：通过对晶振切割整形后的晶片进行研磨,使石英晶振的晶片达到（厚度/频率）的一定范围.石英晶振晶片厚度与频率的关系为：在压电晶体行业,KDS晶振生产晶振频率的高低是显示KDS晶振技术水平的一个方面,我公司KDS晶振通过理论与实际相结合,累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择；注重所使用水晶、研磨砂的选择等；注重石英晶振研磨用工装如：游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制,最终使可研磨的石英晶振晶片的厚度越来越薄,贴片晶振晶片的频率越来越高,为公司在高频石英晶振的研发生产打下坚实基础,提升了晶振厂家KDS晶振的竞争力,使晶振厂家KDS晶振在高频石英晶振的研发及生产领先于国内其它公司.
|

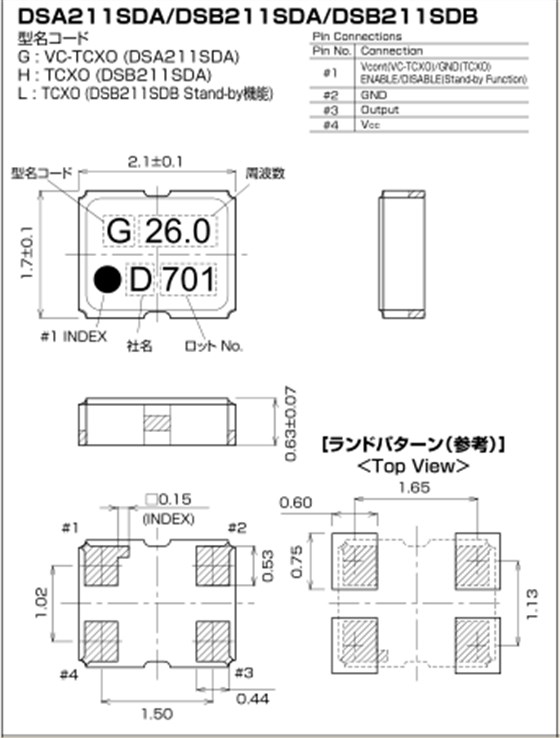

KDS晶振型号 |
DSB211SDA晶振,DSB211SDB晶振 |
|
|
输出频率范围 |
13~52MHz |
|
|
标准频率 |
16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz |
|
|
电源电压范围 |
+1.7~+3.5V |
|
|
电源电压（Vcc） |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
|
消耗电流 |
+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz） |
|
|
待机时电流 |
-更多详细参数信息请联系我们http://www.vc-tcxo.com |
|
|
输出电压 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
输出负载 |
10kΩ//10pF |
|
|
频率稳定度 |
常温偏差 |
±1.5×10-6max.（After 2 reflows） |
|
温度特性 |
±0.5×10-6,±2.5×10-6max./-30~+85℃ |
|
|
电源电压特性 |
±0.2×10-6max.（VCC±5%） |
|
|
负载变化特性 |
±0.2×10-6max.（10kΩ//10pF±10%） |
|
|
长期变化 |
±1.0×10-6max./year |
|
|
频率控制 |
控制灵敏度 |
- |
|
频率控制极性 |
- |
|
|
启动时间 |
2.0ms max. |
|
在使用日本KDS晶振时应注意以下事项
晶振在使用过程中需要注意哪些事项,晶振产品在使用过程中产生不良都有那些原因照成的,如果石英晶振产生了不良我们又该怎么处理,怎么去预防在以后的生产过程中确保品质不在出问题.
大家都知道晶振其实分为很多的类别,比如陶瓷谐振器,以及石英晶体谐振器,石英晶体振荡器,那么石英晶体振荡器又称呼为有源晶振,何为有源晶振？
有源的意思就是带有电压功能,是只产品在使用过程中首先需要通过电压起振,一般有源晶振的电压在3.3V-5V之间.其实有源晶振在细分的情况下又能分成压控振荡器（VCXO）以及温补晶振(TCXO)这两者又可以合并为压控温补晶振（VC-TCXO）,压控晶振的原理简单的说就是产品在工作过程中有一个电压稳定控制功能,当石英晶振在使用过程中遇到电压变大或者变小的情况下,超小体积TCXO晶振可以在自带电压功能的情况下把电压控制在可接受范围,以及控制振荡器的PPM精度,不超出在需要的频率内,使其能够稳定的给CPU提供精准信号,这就是压控振荡器的主要特点.日本KDS晶振,TCXO晶振,DSB211SDA晶振,DSB211SDB晶振
那么温补晶振（TCXO）又有什么特点,温补晶振简单的来说就是在工作过程中起到温度补偿功能,那怎么个温度补偿法呢？其实原理跟压控振荡器一样,比如说温补晶振电压有1.6V-1.8V-2.2V-2.8V-3V-3.3V-5V等几款常用电压.温补晶振在工作过程中如果遇到了温度变化很大的情况下,那这个时候温度补偿就起作用了,比如说温补晶振的基本精度要求是0.5PPM,常温要求是2ppm,那如果低温超出的常温的情况下,晶体的温补功能就会把精度控制在一定的范围内,使精度变化在一个要求值的范围,稳定在高精度要求内给CPU提供稳定的信号.
