日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振,压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等晶体器件对全球环境友好.
日本株式会社大真空KDS晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括日本VC-TCXO晶振,晶体谐振器,音叉型晶体谐振器,晶体应用产品,晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.
日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.
日本大真空株式会社KDS晶振,于1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5亩.
日本大真空株式会社,KDS晶振品牌实力见证未来,KDS晶振集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有压控振荡器,贴片晶振,陶瓷雾化片,32.768K钟表晶振,温补晶振的生产工厂,而天津KDS工厂是全球石英晶体生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断.
日本大真空株式会社KDS晶振遵守法规和监管要求,从事环保产品的开发.
环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动.
KDS集团将：不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.
KDS晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.
KDS集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.

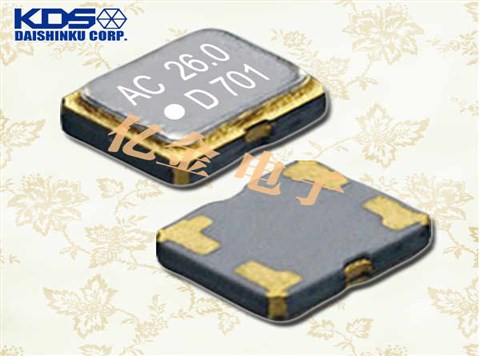

KDS晶振,温补晶振,DSB211SCM晶振,DSB211SCB晶振,2016mm体积的温补晶振（TCXO）,是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高度：最高0.8 mm,体积：0.0022 cm3,重量：0.008 g,超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC（频率控制）功能,Enable/Disable功能,产品本身可根据使用需要进行选择.
有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.
|
KDS晶振型号 |
DSB211SCM晶振 |
|
|
输出频率范围 |
12.288~52MHz |
|
|
标准频率 |
16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz |
|
|
电源电压范围 |
+1.68~+3.5V |
|
|
电源电压（Vcc） |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
|
消耗电流 |
+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz） |
|
|
待机时电流 |
-更多晶振参数信息请联系我们http://www.vc-tcxo.com |
|
|
输出电压 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
输出负载 |
10kΩ//10pF |
|
|
频率稳定度 |
常温偏差 |
±1.5×10-6max.（After 2 reflows） |
|
温度特性 |
±0.5×10-6,±2.5×10-6max./-30~+85℃ |
|
|
电源电压特性 |
±0.2×10-6max.（VCC±5%） |
|
|
负载变化特性 |
±0.2×10-6max.（10kΩ//10pF±10%） |
|
|
长期变化 |
±1.0×10-6max./year |
|
|
频率控制 |
控制灵敏度 |
- |
|
频率控制极性 |
- |
|
|
启动时间 |
2.0ms max. |
|
在使用KDS晶振时应注意以下事项
如何正确的使用有源晶振
电处理：
将电源连接到有源晶振指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.KDS晶振,温补晶振,DSB211SCM晶振,DSB211SCB晶振
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,KDS晶振,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
机械处理
当有源晶振发生外置撞击时,任何石英晶振,石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象. 不执行任何强烈的冲击石英晶体振荡器.
