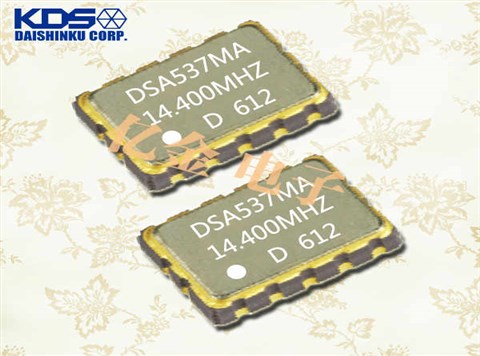

KDS晶振,压控温补晶振,DSA537MA晶振

KDS晶振,压控温补晶振,DSA537MA晶振KDS晶振,压控温补晶振,DSA537MA晶振

产品简介

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

产品详情

KDS-2

日本株式会社大真空KDS晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959113,正式注册成立是在196358,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括晶体谐振器,音叉型晶体谐振器,晶体应用产品,晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.

日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等晶体器件对全球环境友好.

日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.

日本大真空株式会社KDS晶振遵守法规和监管要求,从事环保产品的开发.

环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动.

yijin-1

KDS晶振,压控温补晶振,DSA537MA晶振,VC-TCXO晶振具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,体积:0.007 cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40-85)晶振切割角度比窄温(-10-70)切割角度应略高.对于晶振的条片,长边为 X ,短边为 Z ,面为 Y .

对于圆片晶振,XZ 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1,会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.123项相对简单,4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

yijin-2

KDS晶振型号

DSA537MA晶振

输出频率范围

12.6MHZ/14.4MHZ

标准频率

12.6MHZ/14.4MHZ

电源电压范围

+2.8V/+3.0V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz/+2.5mA max.f60MHz

待机时电流

-更多晶振参数信息请联系我们http://www.vc-tcxo.com

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6max.After 2 reflows

温度特性

±1.0×10-6,±2.5×10-6max./-30?+85
±1.0×10-6,±2.5×10-6max./-40
?+85Option

电源电压特性

±0.2×10-6max.VCC±5%

负载变化特性

±0.2×10-6max.10kΩ//10pF±10%

长期变化

±1.0×10-6max./year

频率控制

控制灵敏度

±3.0×10-6?±5.0×10-6/Vcont=+1.4V±1V @VCC+2.6V
±3.0×10-6
?±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V

频率控制极性

正极性

yijin-3

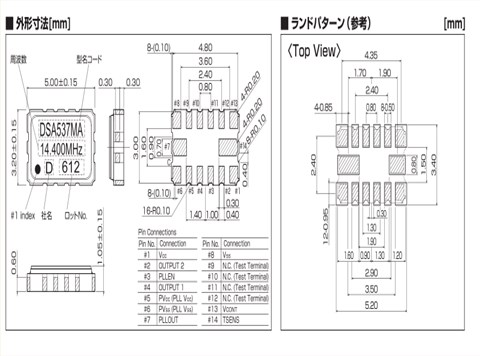

DSA537MA_5032

yijin-4在使用KDS晶振时应注意以下事项

1:抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

2:辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.

3:化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.

4:粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属”,从而破坏密封质量,降低性能.

5:卤化合物

请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.KDS晶振,压控温补晶振,DSA537MA晶振

6:静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
