产品简介

5032mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

产品详情

CTS-1

CTS晶振公司成立于1896,CTS公司(NYSE:CTS)是一个领先的设计师和制造商的传感器、执行器和电子组件石英晶振在航空航天、通讯、国防、工业、信息技术、医疗和交通运输市场.本公司在北美、亚洲和欧洲拥有12个生产基地,致力于为全球各地的工业伙伴提供先进的技术、卓越的客户服务和优越的价值.CTS的目标是在技术的前沿,为世界各地的产品和服务的创造和提升提供创新的石英晶振,晶体振荡器,传感、连接和运动解决方案.

CTS晶振集团运用ISO14001环境管理系统进行环境管理,尽最大可能减小业务活动对环境造成的负担,并通过业务发展推进环境改善.

CTS晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.

yijin-1

美国西迪斯晶振,压控温补晶体振荡器,580晶振,581晶振,压控晶振(VCXO)压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅

VCXO 压控晶振输出波形和参数:

VCXO压控晶振 输出波形参数与普通石英晶体振荡器OSC输出波形和参数基一样.

1、VCXO压控晶振 线性度

VCXO压控晶振 线性度有两种表示方

分别为: 百分比 %、单位电压频率变化量PPM / Volt.

通常户要求的标为%

2VCXO压控晶振 三态Tri-stateenable/disabled):

VCXO压控晶振 也具有三态功能Tri-stateenable/disabled,DIP VCXO压控晶振 中由于只有4 个引脚,

以没有Tri-state功能,PCB VCXOSMD VCXO 中具有Tri-state功能,此功能

2# 引脚.(曾经也有5 #为三态控制脚).常规有源晶振均可满足.

VCXO STSC

1#:电压控制脚.电压变化可使石英晶体振荡器频率发生变化.

2#:三态控制脚.通常情况下为三态控制脚.或悬空.

3#:接地脚.

4#:输出脚.

5#:悬空.(通常情况下悬空,也可做三态控制脚).

6#:电源电压脚:

yijin-2

CTS晶振型号

580晶振,581晶振

输出频率范围

5M~52MHZ

标准频率

19.2MHz/26MHz/38.4MHz/40MHz/52MHz

电源电压范围

+1.68?+3.5V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz/+2.5mA max.f60MHz

待机时电流

-更多详细参数信息请联系我们http://www.vc-tcxo.com/

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6max.After 2 reflows

温度特性

±1.0×10-6,±2.5×10-6max./-30?+85
±1.0×10-6,±2.5×10-6max./-40
?+85Option

电源电压特性

±0.2×10-6max.VCC±5%

负载变化特性

±0.2×10-6max.10kΩ//10pF±10%

长期变化

±1.0×10-6max./year

频率控制

控制灵敏度

±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC+2.6V
±3.0×10-6
~±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V

频率控制极性

正极性

yijin-3

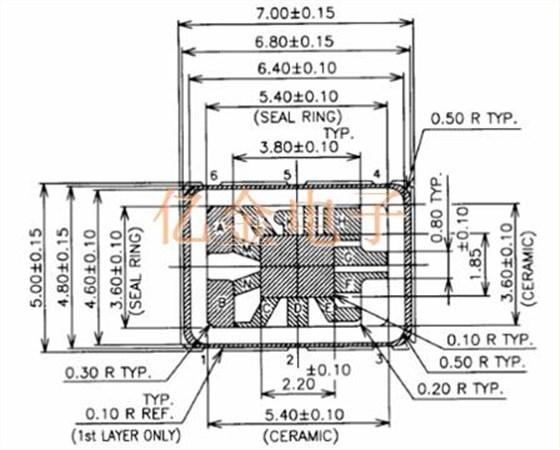

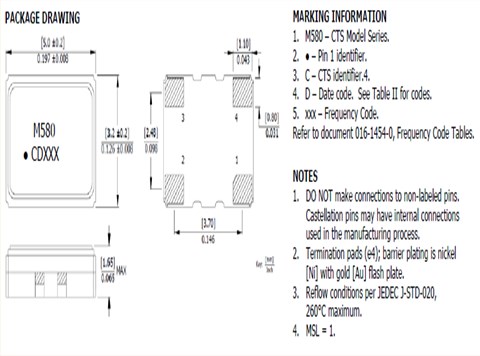

580晶振尺寸图

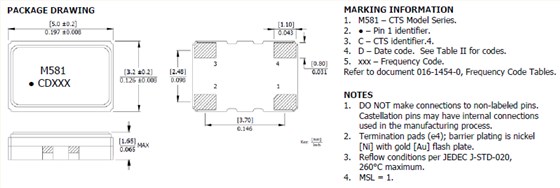

580 7050 VC-TCXO581晶振尺寸图

581 5032 VC-TCXO

yijin-4

使用CTS晶振时应注意以下事项

用于晶体振荡器的主要术语解释如下:

标称频率:

振荡器输出频率的标称值.

总体频率容差:

振荡器输出频率的偏差程度

标称频率.(这包括温度偏差,常温和电源变化.

工作温度范围

温度范围内的输出频率容差振荡器和其他输出信号特性可以满足设定规格.

绝对最大额定值:

保证振荡器的最大额定值;这个限制绝不能超过.如果超过此额定值,振荡器的可靠性可能会降低或振荡器本身可能会被摧毁.

待机功能:

控制(启动或停止)振荡的功能带外部数字信号的振荡器

三态:

具有高功能的晶体时钟振荡器振荡停止时的阻抗输出状态

待机功能.

目前的消费 :当一个电力供应终端的电流值振荡器振荡.美国西迪斯晶振,压控温补晶体振荡器,580晶振,581晶振

上升时间(Tr):

输出波形从“L”变化所需的时间水平到“H”水平.请参阅每个的输出波形图

产品系列.

下降时间(Tf):

输出波形从“H”变化所需的时间等级为“L”级.请参阅每个的输出波形图

产品系列.

扇出:可连接到输出的TTL门数振荡器的终端.振荡开始时间:振荡器输出幅度达到的时间电源电压施加到指定值后的指定值振荡器已打开.
