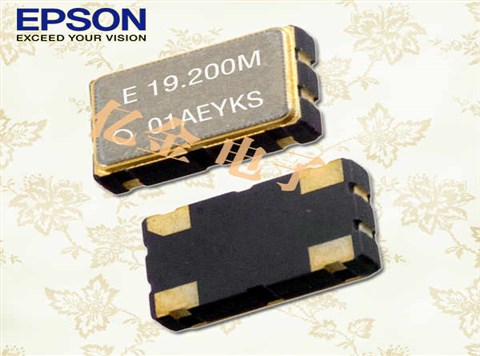

爱普生晶振,压控温补晶振,TG5032CCN晶振,TG5032SCN晶振

爱普生晶振,压控温补晶振,TG5032CCN晶振,TG5032SCN晶振爱普生晶振,压控温补晶振,TG5032CCN晶振,TG5032SCN晶振

产品简介

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

产品详情

EPSON-1

爱普生株式会社EPSON晶振爱普生拓优科梦,(EPSON YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶体, 晶振,石英晶振,有源晶振,压控振荡器, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO.19962月在中国苏州投资建厂,在当时员工人数就达2000,总投资4.055亿美元,公司占地200,现已经是世界500强企业.

日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件(苏州)有限公司】爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生(中国)有限公司共同投资成立的有限责任公司(外商合资).

爱普生晶振加强人力资源的全功能,技术,生产,销售和支持和环境问题,利用信息技术,推进我们的原始制造模式寻求实现我们的愿景.视野下就像我提到的,我们的目标是使用我们的技术来创建一个新的连接人的时代,事物和信息,这样我相信我们可以成为不可或缺的公司为我们的客户和社会.

爱普生晶振已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶振,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户.

yijin-1

爱普生晶振,压控温补晶振,TG5032CCN晶振,TG5032SCN晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

yijin-2

爱普生晶振型号

TG5032CCN晶振(CMOS),TG5032SCN晶振

输出频率范围

1050MHz

标准频率

19.2MHz/26MHz/38.4MHz/40MHz/52MHz

电源电压范围

+2.7+5.5V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz/+2.5mA max.f60MHz

待机时电流

-更多晶振参数信息请联系我们http://www.vc-tcxo.com

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6max.After 2 reflows

温度特性

±1.0×10-6,±2.5×10-6max./-30+85
±1.0×10-6,±2.5×10-6max./-40
+85Option

电源电压特性

±0.2×10-6max.VCC±5%

负载变化特性

±0.2×10-6max.10kΩ//10pF±10%

长期变化

±1.0×10-6max./year

频率控制

控制灵敏度

±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC+2.6V
±3.0×10-6
~±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V

频率控制极性

正极性

yijin-3

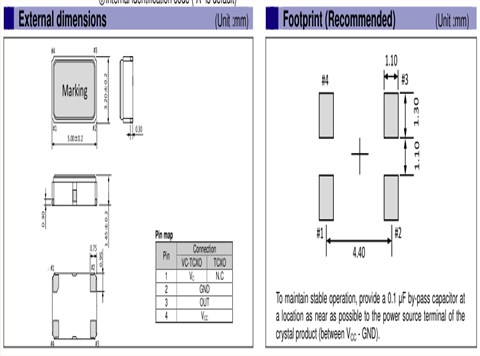

TG5032CCN_5032

yijin-4在使用EPSON晶振时应注意以下事项

石英晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发爱普生晶振功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将爱普生石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.爱普生晶振,压控温补晶振,TG5032CCN晶振,TG5032SCN晶振

安装方向

进口压控温补晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
