2*6插件晶振,CFS-206晶振,西铁城32.768K晶振,CFS-20632768EZYB晶振

1959年手表的组装工厂生产和御代田精密株式会社设立
1960年手表的零部件制造厂和河口湖精密株式会社设立（后的西铁城西洋网股份有限公司）
1963年轴承石的生产的目的，シメオ精密株式会社（后的西铁城精密科技股份有限公司）成立
1964年计量器类（刻度规）的生产开始
1973年钟表用步进马达磁铁的生产开始
1974年フジミ株式会社设立
1975年钟表用音叉型水晶振动子片，压电石英晶体元器件、压电石英晶体、有源晶体开始生产
1976年水晶振动子，晶振,石英晶振,有源晶振,压控振荡器的生产开始
1978年通过陶瓷材料的手表用轴承石的生产开始
1982年高频率有源晶振,压控振荡器,贴片晶振,水晶振动子片的生产开始
1986年电子视图的生产开始
1987年光通信用的零部件?菲规则的生产开始
1989年光通信用零部件?成套筒的生产开始
1990年在香港务冠實业有限公司设立
1991年御代田精密有限公司的商号为ミヨタ株式会社设立
1993年的树脂邦德生产
1995年北御牧事业所设立
2000年強电微液晶显示器的生产开始
2001年中国•梧州市领冠电子（梧州）有限公司设立，主要生产销售晶振,石英晶振,有源晶振, 32.768K,时钟晶体,压电石英晶体，温补晶振,石英晶体振荡器。
2003年在中国?苏州市喜美歌电子材料（苏州）有限公司设立（后的西铁城光电器件（苏州）有限公司）
2005年ミヨタ股份有限公司的商号为西铁城ミヨタ株式会社设立
2006年薄膜亚mount生产开始
2008年西铁城ミヨタ株式会社西铁城精密科技股份有限公司合并。合并公司名西铁城精细技术ミヨタ株式会社
迎来2009年创立50周年
2012年美国科罗拉多州上MIYOTA DEVELOPMENT CENTER OF AMERICA成立INC .
2013年CITIZEN SEIMITSU（THAILAND）CO .,设立LTD .
2015年西铁城精密科技ミヨタ株式会社西铁城西洋网股份公司合并。合并公司西铁城精密设备有限公司
2016年CITIZEN FINEDEVICE PHILIPPINES设立CORP .

yijin-1

YJ-1

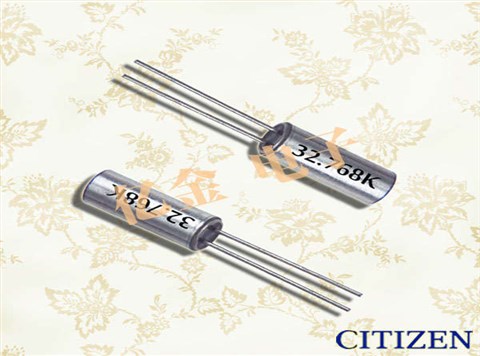

西铁城晶振,插件石英晶振,CFS-206晶振,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

石英晶振的切割设计：用不同角度对晶振的石英晶棒进行切割，可获得不同特性的石英晶片，通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型。不同切型的石英晶片，因其弹性性质，压电性质，温度性质不同，其电特性也各异，石英晶振目前主要使用的有 AT 切、BT 切。其它切型还有 CT、DT、GT、NT 等

yijin-2

YJ-2

西铁城晶振规格	单位	KHZ晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-20°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6(标准), (±15 × 10^-6～ ±50 × 10^-6可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.vc-tcxo.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.5PF～ ∞	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10^-6/ year Max.	+25°C,第一年

yijin-3

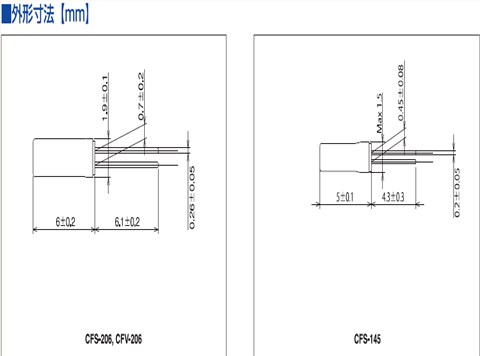

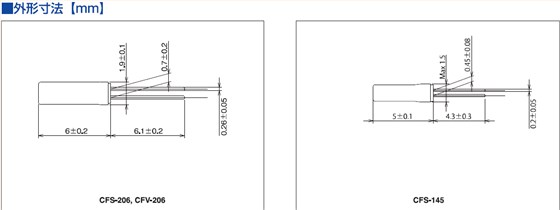

CFS-206_CFV-206_CFS-145

yijin-4

YJ-4

所有产品的共同点
1：抗冲击
抗冲击是指石英晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。）
5：卤化合物
请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6：静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。西铁城晶振,插件石英晶振,CFS-206晶振
