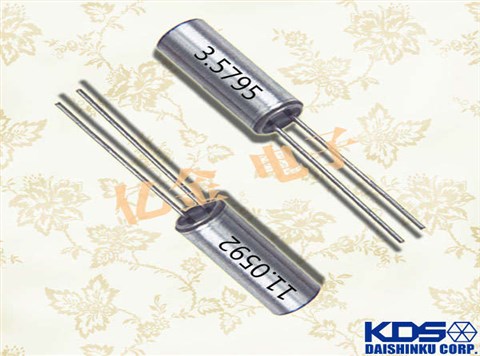

KDS晶振,石英晶振,AT-38晶振

圆柱音叉型石英晶体谐振器产品具有以下几种规格,∅3*8,∅2*6,圆柱晶振具有一致性良好,频率稳定度高,耐抗震强,每批次出厂均采用24小时老化测试,产品精度分为以下几种±20ppm,±10ppm,±5ppm,也可以根据客户需求特殊分为+偏差,或者-偏差,产品使用温度高温可达到+80℃低温可达到-30℃，产品被广泛应用到比较高端的汽车电子产品,民用产品有家用电器,智能笔记本,MP3,MP4多功能播放器,智能手表等产品.

1959年在在神户市成立加工电子零件和石英晶体,进口晶振,爱普生晶体,KDS晶振,石英水晶振荡子.

1963公司变更为合股公司组织.

1965开始大规模生产石英晶体谐振器,32.768K钟表晶振,温补晶振,石英晶体振荡器等部件.

1970年日本株式会社大真空KDS晶振在东京办事处开业.

1973年开设kurodasho厂（现在的西胁工厂）生产晶体管.

1974年开设川厂（现在的凉厂）是目前人造石英晶体,（SPXO）普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等生产规模最大的.

1976年开设宫崎厂（目前九州大真空公司）为音叉型石英晶体谐振器生产,在加古川市完成新总部.

1977年成立和谐电子公司建立大真空（美国）有限公司开始向美国市场供应晶体谐振器.

1980年开设鸟取工厂（目前鸟取生产部）对晶体谐振器生产增加.同年开始生产石英晶体滤波器和晶振时钟.

1981年建立大真空（香港）公司开始提供音叉型石英晶体谐振器,石英晶体振荡器,有源晶振的香港和中国市场.

1983年大阪证券交易所二期上市.

1984年独立完成中心实验室,开设德岛工厂（目前德岛生产部）作为人造石英晶体的稳定的生产基地,部分设备和石英谐振器,开始大规模生产光学低通滤波器.

1985年打开德岛第二厂开始生产陶瓷产品,有源晶振,压控振荡器,声表面谐振器,贴片晶振,陶瓷雾化片打开配送中心在加古川市.

1987名古屋办事处开业.开始的温度补偿晶体振荡器（TCXO）生产和电压控制晶体振荡器（VCXO）.

1988建立大真空（新加坡）有限公司加强在东盟地区销售.

1989更改公司名称大真空第三十周年.建立了PT.KDS印度尼西亚启动海外生产晶体谐振器.

1990-1991大阪证券交易所第一节上市.建立大真空（德国）公司加强在欧洲的销售.

1993建立了天津该公司开始音叉型石英晶体谐振器,石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体的海外生产.

1996日本株式会社大真空KDS晶振获得ISO9001（国际标准化组织质量管理标准）.

1998（获得QS9000质量标准/汽车质量保证管理体系.）

2000获得ISO14001（环境管理体系由国际标准化组织）,获得ISO / TS 16949（技术规范由国际标准化组织）.

2003扩大生产规模天津加工厂面积,成立上海锐致国际贸易有限公司加强在中国的销售.以和谐电子公司为我公司的综合子公司加强石英晶振,压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等器件业务.

2010日本株式会社大真空KDS晶振建立大真空（泰国）有限公司.

2012日本株式会社大真空KDS晶振扩大在加古川市中央实验室的地板尺寸.

2013东京证券交易所第一节上市.

日本株式会社大真空KDS晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.

消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.

对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.

KDS晶振,石英晶振,AT-38晶振,日本进口贴片晶振品牌【EPSON】日本爱普生【SEIKO】日本精工【KDS】日本大真空【CITIZEN】日本西铁城【RIVER】日本大河【kyocera】日本京瓷32.768KHZ系列,在当今全球晶振市场说的上是质优价廉,产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式,还有时钟模块焊接模式,产品具有无源32.768KHZ,也有带电压模式的32.768KHZ晶体系列,产品应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域,因32.768KHZ晶体本身外观款式多元化,所以适合多个产品应用.并且满足欧盟ROHS环保要求,晶体本身有重量轻,体积小,超薄型等多种优势,得到市场认可.

石英晶振的切割设计：用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果.

KDS晶振规格	单位	AT-38晶振频率范围	石英晶振基本条件
标准频率	f_nom	3.579M~28MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-30°C ～ +80°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6(标准), (±15 × 10-6～ ±50 × 10-6可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF,10pF,12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

在使用KDS晶振时应注意以下事项:

插件型晶振安装注意事项：

安装时的注意事项导脚型晶振• 构造圆柱型晶振 (VT, VTC) 用玻璃密封 (参阅图 1 和图 2).

• 修改插件晶振弯曲导脚的方法(1) 要修改弯曲的导脚时,以及要取出晶振等情况下不能强制拔出导脚,如果强制地拔出导脚,会引起玻璃的破裂,而导致壳内真空浓度的下降,有可能促使晶振特性的恶化以及晶振芯片的破损(参阅图 3).(2) 要修改弯曲的导脚时,要压住外壳基侧的导脚,且从上下方压住弯曲的部位,再进行修改(参阅图 4).

弯曲导脚的方法(1) 将导脚弯曲之后并进行焊接时,导脚上要留下离外壳0.5mm的直线部位.如果不留出导脚的直线部位而将导脚弯曲,有可能导致玻璃的破碎 (参阅图5 和图6).(2) 在导脚焊接完毕之后再将导脚弯曲时,务必请留出大于外壳直径长度的空闲部分 (参阅图7).

如果直接在外壳部位焊接,会导致壳内真空浓度的下降,使晶振特性恶化以及晶振芯片的破损.应注意将晶振平放时,不要使之与导脚相碰撞,请放长从外壳部位到线路板为止的导脚长度 (L) ,并使之大于外壳的直径长度(D).KDS晶振,石英晶振,AT-38晶振

焊接方法焊接部位仅局限于导脚离开玻璃纤部位 1.0mm 以上的部位,并且请不要对外壳进行焊接.另外,如果利用高温或长时间对导脚部位进行加热,会导致晶振特性的恶化以及晶振的破损.因此,请注意对导脚部位的加热温度要控制在 300°C 以下,且加热时间要控制在5秒以内 (外壳的部位的加热温度要控制在150°C以下).
