产品简介

差分晶振具有低电平,低功耗等功能,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,低抖动差分晶振是目前行业中具有高要求,高技术的石英晶体振荡器,差分晶振相位低,低损耗等特点,差分晶振的频率相对都比较高,比如从50MHz起可以做到700MHz,特别是“SAW单元极低的抖动振荡器能达到声表面波等要求值,简称为低抖动振荡器电源电压做到2.5V-3.3V之间,工作温度,以及储存温度非常宽,客户实验证明工作温度可以到达低温-50度高温到100,频率稳定度在±20PPM,输出电压低抖动晶振能达到1V,起振时间为0,随机抖动性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖动能从0.3ps Max-1ps Max.

产品详情

NDK-1

NDK晶振日本电波工业株式会社作为压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器、晶体元器件的专业生产厂家,以“通过对客户的服务,为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立.

现在我们作为提供电子业必不可少的,在丰富用途被广泛使用的晶体元器件产品以及应用水晶技术的传感器等新的高附加价值产品的频率综合生产厂家,正以企业的继续成长为目标而努力.

日本电波工业株式会社NDK晶振经营范围:石英晶体谐振器、晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售

NDK晶振日本电波工业株式会社已经建立和正在推动一项中期计划的具体减排目标,以减少二氧化碳的排放是全球变暖的原因.它也有助于减少(抑制)CO2排放量,通过使用最先进的技术,实现最小化,以及减少石英晶体谐振器,石英晶体的重量和功耗,以支持社会的需要.

日本电波工业株式会社NDK晶振的新概念的温补晶振,石英晶体振荡器器件.通过产品生命周期提高整体节能贡献和环境绩效的举措.制造-环境友好生产—优化-提高性能/效率的节能贡献—通过制造致密/复杂产品减少资源节约—环境消除/减少环境负荷物质—这些是倡议的支柱.

yijin-1

NDK晶振,有源晶振,7311S-DF晶振,7311S-GF晶振,差分晶体振荡器,差分石英晶体振荡器、差分晶振使用于网络路由器、SATA,光纤通信,10G以太网、超速光纤收发器、网络交换机等网络通讯设备中.网络设备对高标准参考时钟的需求尤其突出,要求做为系统性能重要参数的相位抖动具备低抖动特征.使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.差分石英晶振满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性.

有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

yijin-2

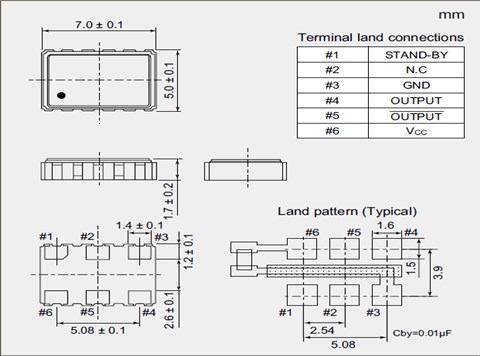

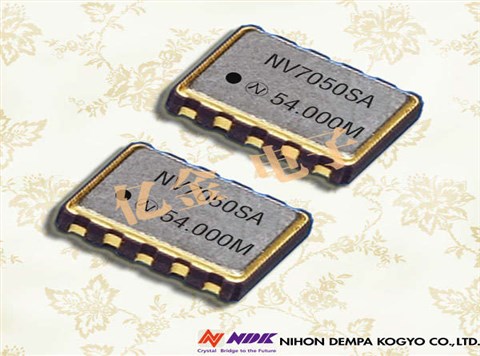

NDK晶振型号

符号

7311S-DF晶振,7311S-GF晶振

输出规格

-

LV-PECL

输出频率范围

fo

62.5?220MHz

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6max., ±100×10-6max.

保存温度范围

T_stg

-55?+125

运行温度范围

T_use

-10?+70 ,-40?+85

消耗电流

ICC

45mA max. (fo170MHz)

待机时电流(#1引脚"L"

I_std

10μA max.

输出负载

Load-R

50Ω to VCC-2V

波形对称

SYM

45?55% [at outputs cross point]

0电平电压

VOL

VCC-1.81?VCC-1.62V

1电平电压

VOH

VCC-1.025?VCC-0.88V

上升时间 下降时间

tr, tf

0.5ns max. [20?80% Output, OutputN]

差分输出电压

VOD1, VOD2

-

差分输出误差

VOD

-

补偿电压

VOS

-

补偿电压误差

VOS

-

交叉点电压

Vcr

-更多详细参数请联系我们http://www.vc-tcxo.com/

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

总抖动(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖动

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHz
fo<40MHz,fo offset:12kHz?5MHz fo40MHz,fo offset:12kHz?20MHz]

yijin-3


yijin-4

在使用NDK晶振时应注意以下事项:

表面贴装晶体振荡器的安装

1)振荡器振动后温度快速变化

安装在板上当安装板的材料时,用于表面安装陶瓷晶体振荡器封装,有膨胀系数不同于膨胀系数陶瓷,焊接的圆角部分可能会裂开环境重复和极端温度变化会在很长一段时间内发生。在这种情况下,建议事先检查情况。

2)自动安装引起的冲击

当晶体振荡器被吸附或吸附时自动安装或超过规定的冲击安装在电路板上时给出的值,这会导致其特性发生变化或恶化。

3)板弯曲应力

如果在焊接晶体单元后PC板弯曲对于PC板,机械应力可能会导致焊接部分剥落或晶体单元封装裂纹。

3.清洁

对于可清洗石英晶振,贴片晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等.NDK晶振,有源晶振,7311S-DF晶振,7311S-GF晶振,差分晶体振荡器

4.储存

晶体振荡器的环境温度和湿度储存应根据常温和正常情况而定湿度(+545°C1075%)。温度和湿度以上显示的是确保环境的环境标准晶体振荡器的特性在进入时不会恶化使用或在长时间不使用电源后使用施加电源电压。但是,电气和机械特性,如振荡频率老化特性和焊接性能,可能会随时间而变化。因此它是建议不要将晶体振荡器存放起来长期(三个月或更长时间),虽然取决于关于他们的规格和配置,存储期限将不同。

此外,请勿将晶体振荡器存放在环境中高温高湿(相对湿度:75%或更多)以及产生腐蚀性气体的地方。如果你需要在暴露于海洋的环境中使用NDK贴片晶振,石英晶体振荡器微风或湿度高的地方和露水凝结容易发生,考虑使用密封的。

5.回流焊接

2显示了IR回流中的标准温度曲线焊接。

高精度振荡器(OCXO)和高精度振荡器的峰值温度以下类型的VCXO+ 245°C。有关更详细的回流曲线的查询,请联系我们。
