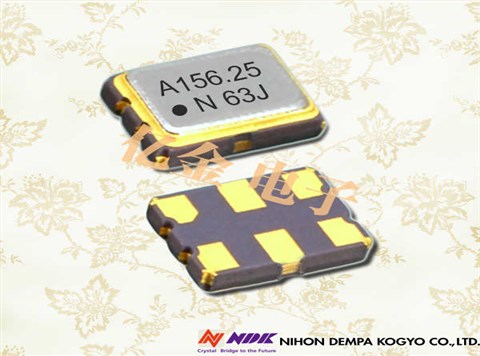

NDK晶振,差分晶振,NP3225SA晶振,NP3225SB晶振,NP3225SC晶振

NDK晶振,差分晶振,NP3225SA晶振,NP3225SB晶振,NP3225SC晶振NDK晶振,差分晶振,NP3225SA晶振,NP3225SB晶振,NP3225SC晶振

产品简介

差分石英晶体振荡器、差分晶振使用于网络路由器、SATA,光纤通信,10G以太网、超速光纤收发器、网络交换机等网络通讯设备中.网络设备对高标准参考时钟的需求尤其突出,要求做为系统性能重要参数的相位抖动具备低抖动特征.使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.差分石英晶振满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性

产品详情

NDK-2NDK晶振日本电波工业株式会社作为压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器、晶体元器件的专业生产厂家,以“通过对客户的服务,为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立.

日本电波工业株式会社NDK晶振的新概念的温补晶振,石英晶体振荡器器件.通过产品生命周期提高整体节能贡献和环境绩效的举措.制造-环境友好生产—优化-提高性能/效率的节能贡献—通过制造致密/复杂产品减少资源节约—环境消除/减少环境负荷物质—这些是倡议的支柱.

yijin-1


yijin-2

NDK晶振型号

符号

7311S-DF晶振,7311S-GF晶振

输出规格

-

LV-PECL

输出频率范围

fo

62.5~220MHz

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6max., ±100×10-6max.

保存温度范围

T_stg

-55~+125℃

运行温度范围

T_use

-10~+70℃,-40~+85℃

消耗电流

ICC

45mA max. (fo≦170MHz)

待机时电流(#1引脚"L")

I_std

10μA max.

输出负载

Load-R

50Ωto VCC-2V

波形对称

SYM

45~55% [at outputs cross point]

0电平电压

VOL

VCC-1.81~VCC-1.62V

1电平电压

VOH

VCC-1.025~VCC-0.88V

上升时间下降时间

tr, tf

0.5ns max. [20?80% Output, OutputN]

差分输出电压

VOD1, VOD2

-

差分输出误差

⊿VOD

-

补偿电压

VOS

-

补偿电压误差

⊿VOS

-

交叉点电压

Vcr

-更多详细参数请联系我们http://www.vc-tcxo.com/

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1)

tRMS

5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)

总抖动(1)

tTL

50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)]

相位抖动

tpj

1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz)
[13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

yijin-3

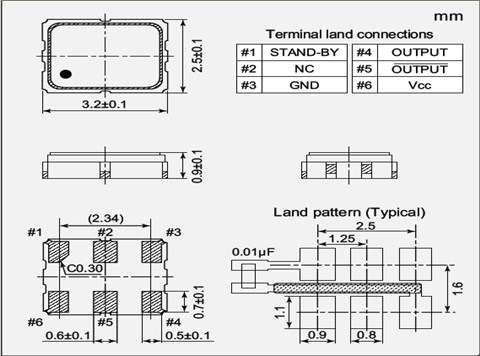

NP3225SA_3.2_2.5 SPXO

NDK 5x7mm差分晶振型号

yijin-4

在使用NDK晶振时应注意以下事项:
