TXC晶振,有源晶振,DN晶振,LVDS差分输出晶振

TXC晶振,有源晶振,DN晶振,LVDS差分输出晶振TXC晶振,有源晶振,DN晶振,LVDS差分输出晶振

产品简介

差分石英晶体振荡器、差分晶振使用于网络路由器、SATA,光纤通信,10G以太网、超速光纤收发器、网络交换机等网络通讯设备中.网络设备对高标准参考时钟的需求尤其突出,要求做为系统性能重要参数的相位抖动具备低抖动特征.使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.差分石英晶振满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性.

产品详情

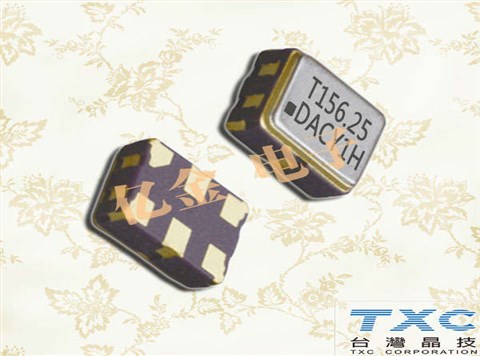

TXC-2

台湾晶技TXC晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促.经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:台北市、桃园市、宁波市、以及重庆市.

台湾晶技TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品.

TXC晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.

重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.

yijin-1

TXC晶振,有源晶振,DN晶振,LVDS差分输出晶振,差分晶振具有低电平,低功耗等功能,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,低抖动差分晶振是目前行业中具有高要求,高技术的石英晶体振荡器,差分晶振相位低,低损耗等特点,差分晶振的频率相对都比较高,比如从50MHz起可以做到700MHz,特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”电源电压做到2.5V-3.3V之间,工作温度,以及储存温度非常宽,客户实验证明工作温度可以到达低温-50度高温到100度,频率稳定度在±20PPM值,输出电压低抖动晶振能达到1V,起振时间为0秒,随机抖动性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖动能从0.3ps Max-1ps Max.

1、频率大小
有源晶振频率越高一般价格越高.但频率越高,频差越大,从综合角度考虑,一般工程师会选用频率低但稳定的晶振,自己做倍频电路.总之石英晶振是根据需要去选择合适的频率,并不是晶振频率越大就越好.要看具体需求.比如基站中一般用10MHz的恒温晶振(OCXO,因其有很好的频率稳定性,属于高端晶振.至于范围,晶振的频率做的太高的话,就会失去意义,因为有其他更好的晶振频率产品代替.产品频率范围是:25kHz-1.3G,基本上所有应用中的晶振都可以在产品中找到.

2.、石英晶振频率稳定度:关键参数,我们的高端晶振可以达到10-9级别.

指在规定的工作温度范围内,与标称频率允许的偏差,PPm(百万分之一)表示.一般来说,晶振稳定度越高或温度范围越宽,价格越高.对于频率稳定度要求±20ppm或以上的应用,可使用普通无补偿的石英晶体振荡器.对于介于±1 ±20ppm 的稳定度,应该考虑温补晶振TCXO .对于低于±1ppm 的稳定度,应该考虑恒温晶振OCXO.如果客户有十分特别的频稳要求,我们可根据客户要求参数定做.

yijin-2

TXC晶振型号

符号

DN晶振

输出规格

-

LVDS

输出频率范围

fo

50~200MHz

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6max., ±100×10-6max.

保存温度范围

T_stg

-55~+125

运行温度范围

T_use

-10~+70 ,-40~+85

消耗电流

ICC

20mA max.

待机时电流(#1引脚"L"

I_std

10μA max.

输出负载

Load-R

100Ω (Output-OutputN)

波形对称

SYM

45~55% [at outputs cross point]

0电平电压

VOL

-更多特殊参数请联系我们http://www.vc-tcxo.com

1电平电压

VOH

-

上升时间下降时间

tr, tf

0.4ns max. [20?80% Output-OutputN]

差分输出电压

VOD1, VOD2

0.247~0.454V

差分输出误差

VOD

50mV [VOD=VOD1VOD2]

补偿电压

VOS

1.125~1.375V

补偿电压误差

VOS

50mV

交叉点电压

Vcr

-

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

总抖动(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)]

相位抖动

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHz
fo<40MHz,fo offset:12kHz~5MHz fo40MHz,fo offset:12kHz~20MHz]

yijin-3

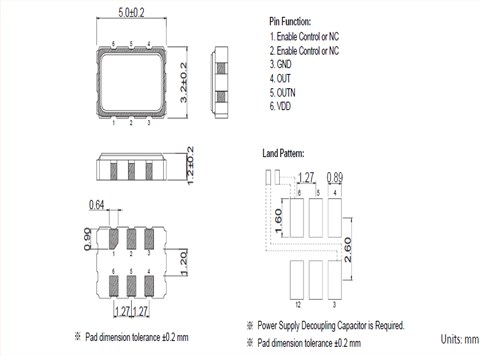

TXC_DN_3.2_2.5 LVDS VCXOyijin-4在使用TXC晶振时应注意

1.产品存放条件

请将产品存放在温度和湿度稳定的室内,并避免存放在温度变化大的地方.请在以下条件下存放石英晶振,晶体谐振器.

温度:-10+40/湿度:155%R.H.

2.存放有效期

晶体谐振器的有效期限(存放期限)为以密封且未开封包装发货后6个月.请在发货后6个月内使用本产品.如果本产品经过了长时间存放(超过6个月),则在使用时要小心谨慎,因为本产品的可焊性有可能降低和/或有可能发生锈蚀.请定期确认产品的可焊性和特性.

3.产品存放注意事项

1)请不要将石英晶体存放在化学品气体环境下(酸性、碱性、碱基、有机酸、硫化物之类),因为产品元件特性的品质有可能由于存放在化学品气体环境下而降低和/或可焊性降低.

2)请不要在无任何衬垫物的情况下将晶体谐振器直接放置在地板,以避免受潮和生锈.TXC晶振,有源晶振,DN晶振,LVDS差分输出晶振

3)请不要将本品存放在诸如这类的地方:如潮湿高温处,阳光直射处以及存在振动处.

4)请在开封后立即使用本产品,因为如果在不良条件下存放,本产品的特性质量有可能降低和/或可焊性下降.

5)请不要让石英晶体跌落,以免陶瓷部件破裂.

4.其它:由于本产品未采用不透气密封,所以不能涂覆保形涂层和部件清洗.
