爱普生已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶振,有源晶振,压控振荡器, 32.768K时钟晶振,温补晶振等出售给我们的客户.
爱普生加强人力资源的全功能,技术,生产,销售和支持和环境问题,利用信息技术,推进我们的原始制造模式寻求实现我们的愿景.视野下就像我提到的,我们的目标是使用我们的技术来创建一个新的连接人的时代,事物和信息,这样我相信我们可以成为不可或缺的公司为我们的客户和社会.
爱普生株式会社EPSON晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基 准,通过持续性的展开环保活动来预防污染.
在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平.
爱普生株式会社EPSON爱普生晶振通过与地区的交流及社会贡献活动,为地区的环保做贡献.
将环保活动的信息向公司内外公开,积极努力的与地区社会及相关人员建立信赖关系,为社会的发展做出贡献.
通过此方针的公文化,在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时, 也向公司外部公开.
爱普生晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.
爱普生晶振集团公司将关注所有环境适用的法律、法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.
精工爱普生晶振集团将在各领域内的商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少废弃物等.
爱普生晶振,差分晶振,MG7050EAN晶振,差分晶振具有低电平,低功耗等功能,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,低抖动差分晶振是目前行业中具有高要求,高技术的石英晶体振荡器,差分晶振相位低,低损耗等特点, 差分晶振的频率相对都比较高,比如从50MHz起可以做到700MHz,特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”电源电压做到2.5V-3.3V之间,工作温度,以及储存温度非常宽,客户实验证明工作温度可以到达低温-50度高温到100度,频率稳定度在±20PPM值,输出电压低抖动晶振能达到1V,起振时间为0秒,随机抖动性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖动能从0.3ps Max-1ps Max.
石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法（如各镀材的功率设计等）.使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.
|

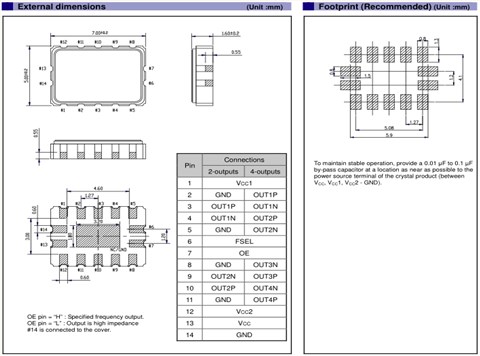

爱普生晶振型号 |
符号 |
MG7050EAN晶振 |
|
输出规格 |
- |
LV-PECL |
|
输出频率范围 |
fo |
100?700MHz |
|
电源电压 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
|
频率公差 |
f_tol |
±50×10-6max., ±100×10-6max. |
|
保存温度范围 |
T_stg |
-40?+85℃ |
|
运行温度范围 |
T_use |
-10?+70℃ ,-40?+85℃ |
|
消耗电流 |
ICC |
45mA max. (fo≦170MHz) |
|
待机时电流（＃1引脚"L"） |
I_std |
10μA max. |
|
输出负载 |
Load-R |
50Ω to VCC-2V |
|
波形对称 |
SYM |
45?55% [at outputs cross point] |
|
0电平电压 |
VOL |
VCC-1.81?VCC-1.62V |
|
1电平电压 |
VOH |
VCC-1.025?VCC-0.88V |
|
上升时间 下降时间 |
tr, tf |
0.5ns max. [20?80% Output, OutputN] |
|
差分输出电压 |
VOD1, VOD2 |
- |
|
差分输出误差 |
⊿VOD |
- |
|
补偿电压 |
VOS |
- |
|
补偿电压误差 |
⊿VOS |
- |
|
交叉点电压 |
Vcr |
- |
|
OE端子0电平输入电压 |
VIL |
VCC×0.3 max. |
|
OE端子1电平输入电压 |
VIH |
VCC×0.7 min. |
|
输出禁用时间 |
tPLZ |
200ns |
|
输出使能时间 |
tPZL |
2ms |
|
周期抖动（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
总抖动（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
|
相位抖动 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
在使用EPSON晶振时应注意以下事项
石英晶体振荡器和实时时钟模块：
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
1.噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
2.电源线路
电源的线路阻抗应尽可能低.爱普生晶振,差分晶振,MG7050EAN晶振
3.输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.
4.未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.
5.热影响
重复的温度巨大变化可能会降低受损害的7050贴片有源晶振,石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
6.安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
7.通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
