微管晶振,贴片晶振,VXM5晶振

微管晶振,贴片晶振,VXM5晶振微管晶振,贴片晶振,VXM5晶振

产品简介

5032封装石英贴片晶振分为四个焊接脚和两个焊接脚,两个焊接脚的陶瓷面封装晶振归类于我们前面介绍晶振的文章中所说过的压电石英晶体谐振器.5032晶振在不同环境下的多功能产品中具有高可靠性特点,不含铅汞符合欧盟要求的环保要求.5032贴片晶振相较于插件晶振能够应用于高速自动贴片机焊接,5032封装石英表贴式晶体谐振器小型设计,是笔记本、数码相机、智能手机、USB接口等智能设备优先选用的贴片晶振型号.

产品详情

Vectron-1Vectron国际晶振集团是一家产品制造商和解决方案的国际企业,以其独特的技术领先.Vectron晶振核心竞争力结合了经典的水晶,看到技术和复杂的集成电路和先进的包装.除了这些极具创新性的能力外,Vectron力求做到极具灵活性,专注于服务,迅速作出反应,专业地帮助客户创新、改进和发展业务.

Vectron国际晶振集团是世界领先的晶振,石英晶振,有源晶振,压控振荡器频率控制、传感器和混合产品解决方案的设计、制造和营销的领导者,采用了从直流到微波频段的各种最新技术,包括大体积声波(BAW)和表面声波.产品包括压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器、和晶体振荡器;频率翻译器;时钟和数据恢复产品;见滤器;晶体滤波器和用于电信、数据通信、频率合成器、定时、导航、军事、航空和仪表系统的组件.

Vectron国际晶振集团环保基本理念:

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用.

4为构建循环型社会做出贡献,致力于减少温补晶振,石英晶体振荡器, 压电石英晶体元器件、压电石英晶体、有源晶体、石英晶振,贴片晶振材料的废弃物及废弃物的再利用核再生循环,努力构建循环型社会.

5.推进环保型业务,充分发挥综合实力,推进石英晶振,贴片晶振环保型业务,为减轻社会的环境负荷做出贡献.

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.

Vectron晶振公司总部设在哈德逊,在北美、欧洲和亚洲设有操作设施和销售办事处,在水晶振荡器和滤镜设计方面都以其技术能力而闻名.公司提供的创新和能力反映了高频率、低成本设计和小型化的趋势,以及更先进的综合解决方案.其中一些关键技术包括:ASIC设计、表面安装技术、陶瓷封装、混合制造到类“S”、“高频基础”(HFF)晶体设计和空间组件能力.

yijin-1

微管晶振,贴片晶振,VXM5晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40-85)晶振切割角度比窄温(-10-70)切割角度应略高.对于晶振的条片,长边为 X ,短边为 Z ,面为 Y .

对于圆片晶振,XZ 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1,会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.123项相对简单,4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

yijin-2

Vectron晶振规格

单位

VXM5晶振频率范围

石英晶振基本条件

标准频率

f_nom

8MHZ~54MHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

yijin-3

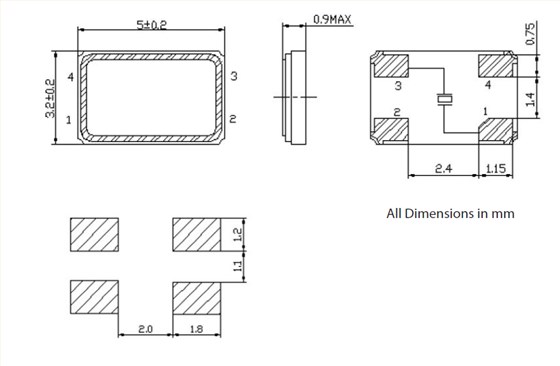

VXM5晶振尺寸图:

VXM5 5032

yijin-4在使用Vectron晶振时应注意以下事项

石英晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.微管晶振,贴片晶振,VXM5晶振

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
