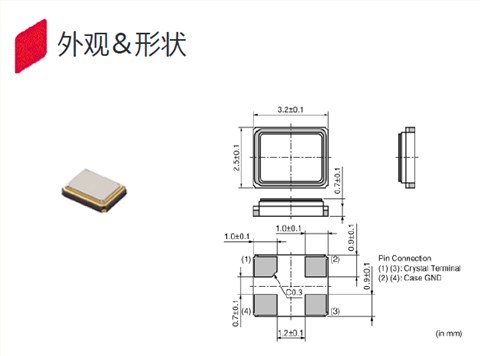

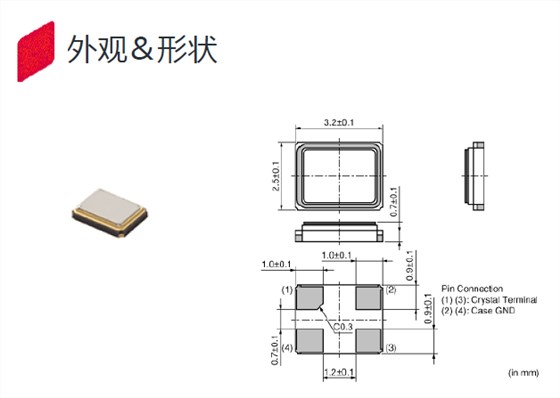

日本村田晶振,贴片晶振,TSS-3225J晶振,XRCJK26M000F1QC3P0晶振,3225mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.
村田贴片晶振型号对照表
村田TSS-3225J晶振编码
品名 | 型号 | 频率 | 频率公差 | 其他用途 |
XRCJK12M000F1QB4P0 | TSS-3225J | 12.0000MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCJK13M000F1QA3P0 | TSS-3225J | 13.0000MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCJK15M360F1QA0P0 | TSS-3225J | 15.3600MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCJK20M000F1QB3P0 | TSS-3225J | 20.0000MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCJK24M576F1QA0P0 | TSS-3225J | 24.5760MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCJK26M000F1QC3P0 | TSS-3225J | 26.0000MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCJK36M000F1QA0P0 | TSS-3225J | 36.0000MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCJK40M000F1QA2P0 | TSS-3225J | 40.0000MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCJK52M000F1QA0P0 | TSS-3225J | 52.0000MHz | ±10ppm max. (25±3℃) | 消费级 |
在使用村田晶振时应注意以下事项:
以下是石英晶振电路设计匹配问题:
一般来说,微处理器的振荡电路由考毕兹电路显示派生如下:
镉和CG是外部负载电容,其中已建成的芯片组. (请参阅芯片组的规格)
Rf为具有200KΩ?1MΩ反馈电阻.它的内置芯片一般设置.
Rd为限流电阻470Ω与1KΩ?.这个阻力是没有必要的公共电路,但仅用于具有高电源电路.
一个稳定的振荡电路需要的负电阻,其值应是晶振阻力的至少五倍.它可写为|-R|>5的Rr.
例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于?200Ω时的晶振电阻值是40Ω.负阻“的标准来评估一个振荡电路的质量.在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的.因此,这是非常重要的衡量负电阻(-R)以下说明:
线路连接的电阻(R)与晶体串联
(2)从起点到振荡的停止点调整R的值.
(3)振荡期间测量R的值.
(4)你将能够获得负电阻的值,|·R|= R +的Rr,和RR =晶振的阻力.
附:所连接的电路的杂散电容,可能会影响测定值.
如果晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路.如果是这样的话,我们有三种方法来改善这样的情况:
降低外部电容(Cd和CG)的值,并采用其他晶振具有较低负载电容(CL).
采用具有较低电阻(RR)的晶振.
使用光盘和CG的不等价的设计.我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.日本村田晶振,贴片晶振,TSS-3225J晶振,XRCJK26M000F1QC3P0晶振
当有信号输出从XOUT但不辛,其表示后面的功耗的情况下 - 电极后端电路是极其巨大的.我们可以添加一个缓冲电路的输出和它的后电极之间,以驱动后端电路.
但1-5的方法上面提到的,你也可以按照步骤1-4-4的三种方法.如有不明白请联系我公司晶振的应用工程师寻求进一步的帮助,如果你的问题不能得到解决.系统无法运行,因为晶体没有足够的输出波形振幅.
