日本精工爱普生接受了中国苏州政府2007年的招商引资,命名为【爱普生拓优科梦水晶元器件(苏州)有限公司】爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生(中国)有限公司共同投资成立的有限责任公司(外商合资).
爱普生已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶振,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户.
爱普生加强人力资源的全功能,技术,生产,销售和支持和环境问题,利用信息技术,推进我们的原始制造模式寻求实现我们的愿景.视野下就像我提到的,我们的目标是使用我们的技术来创建一个新的连接人的时代,事物和信息,这样我相信我们可以成为不可或缺的公司为我们的客户和社会.
爱普生晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.
爱普生晶振集团公司将关注所有环境适用的法律、法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.
EPSON晶振尽可能的采用无害的原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质、温室气体及其它污染物.集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用.
爱普生晶振公司的目标是保证产品继续满足客户要求的同时对环境的影响降到最小,在生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进.
贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.
爱普生晶振
X1E0000210019

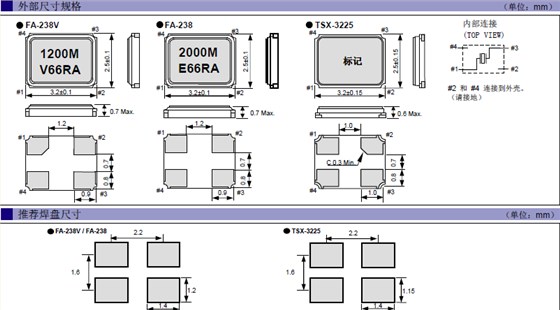

3.2 x 2.5 x 0.6mm
TSX-3225
16.000000 MHz
+/-9 ppm
-20 to +75 °C
≤ 60 Ω
≤ 200 µW
+/-1ppm
X1E0000210047
3.2 x 2.5 x 0.6mm
TSX-3225
20.000000 MHz
+/-20 ppm
-40 to +105 °C
≤ 60 Ω
≤ 200 µW
+/-1ppm
X1E0000210048
3.2 x 2.5 x 0.6mm
TSX-3225
24.000000 MHz
+/-20 ppm
-40 to +105 °C
≤ 40 Ω
≤ 200 µW
+/-1ppm
X1E0000210052
3.2 x 2.5 x 0.6mm
TSX-3225
16.000000 MHz
+/-18 ppm
-40 to +85 °C
≤ 60 Ω
≤ 200 µW
+/-1ppm
X1E0000210111
3.2 x 2.5 x 0.6mm
TSX-3225
16.000000 MHz
+/-10 ppm
-20 to +75 °C
≤ 60 Ω
≤ 200 µW
+/-1ppm
X1E0000210112
3.2 x 2.5 x 0.6mm
TSX-3225
16.000000 MHz
+/-10 ppm
-20 to +75 °C
≤ 60 Ω
≤ 200 µW
+/-1ppm
X1E0000210113
3.2 x 2.5 x 0.6mm
TSX-3225
16.000000 MHz
+/-10 ppm
-20 to +75 °C
≤ 60 Ω
≤ 200 µW
+/-1ppm
X1E0000210114
3.2 x 2.5 x 0.6mm
TSX-3225
16.000000 MHz
+/-10 ppm
-20 to +75 °C
≤ 60 Ω
≤ 200 µW
+/-1ppm
X1E0000210115
3.2 x 2.5 x 0.6mm
TSX-3225
16.000000 MHz
+/-10 ppm
-20 to +75 °C
≤ 60 Ω
≤ 200 µW
+/-1ppm
X1E0000210116
3.2 x 2.5 x 0.6mm
TSX-3225
16.000000 MHz
+/-20 ppm
-40 to +85 °C
≤ 60 Ω
≤ 200 µW
+/-1ppm
X1E0000210117
3.2 x 2.5 x 0.6mm
TSX-3225
16.000000 MHz
+/-20 ppm
-40 to +85 °C
≤ 60 Ω
≤ 200 µW
+/-1ppm
X1E0000210118
3.2 x 2.5 x 0.6mm
TSX-3225
16.000000 MHz
+/-20 ppm
-40 to +85 °C
≤ 60 Ω
≤ 200 µW
+/-1ppm
X1E0000210119
3.2 x 2.5 x 0.6mm
TSX-3225
16.000000 MHz
+/-20 ppm
-40 to +85 °C
≤ 60 Ω
≤ 200 µW
+/-1ppm
X1E0000210120
3.2 x 2.5 x 0.6mm
TSX-3225
16.000000 MHz
+/-20 ppm
-40 to +85 °C
≤ 60 Ω
≤ 200 µW
+/-1ppm
X1E0000210121
3.2 x 2.5 x 0.6mm
TSX-3225
24.000000 MHz
+/-10 ppm
-20 to +75 °C
≤ 40 Ω
≤ 200 µW
+/-1ppm
X1E0000210122
3.2 x 2.5 x 0.6mm
TSX-3225
24.000000 MHz
+/-10 ppm
-20 to +75 °C
≤ 40 Ω
≤ 200 µW
+/-1ppm
X1E0000210123
3.2 x 2.5 x 0.6mm
TSX-3225
24.000000 MHz
+/-10 ppm
-20 to +75 °C
≤ 40 Ω
≤ 200 µW
+/-1ppm
爱普生晶振规格 |
单位 |
TSX-3225晶振晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
12.00MHZ~60.0MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
在使用爱普生晶振时应注意以下事项
晶振在工作中出现异常技术问题:
这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.
我们从晶振使用输出无信号开始寻找相关问题.
我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.
你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.
如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.
