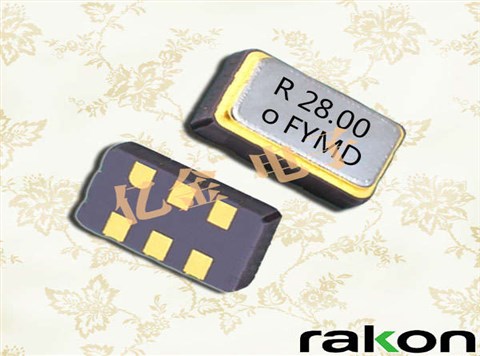

新西兰瑞康晶振,石英晶体振荡器,IT2200K晶振

新西兰瑞康晶振,石英晶体振荡器,IT2200K晶振新西兰瑞康晶振,石英晶体振荡器,IT2200K晶振

产品简介

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

产品详情

RK-2

RAKON瑞康晶振是一家全球性的高科技公司,设计和制造世界领先的频率控制解决方案.今天,我们生活在一个有线、无线和光网络的互联社会中.数据在任何时间和高速上都被传输到任何地方.Rakon的产品被发现在通信的最前线,速度和可靠性是最重要的.无论是在基础设施、太空卫星还是导航设备上,Rakon晶振,石英晶振,有源晶振,压控振荡器都处于连接的前沿,更快、更可靠.

RAKON瑞康晶振成立于1967,多年来一直是先进的有源晶振,压控振荡器, 石英晶振,贴片晶振等水晶元件和振荡器技术的先锋.2006年以来,RAKON瑞康晶振已经转变为全球最大的频率控制解决方案提供商之一,提供了一个多样化的产品组合,包括电信、定位和空间和国防市场的先进产品.Rakon6家制造工厂,包括3家合资工厂和8个研发中心.客户支持中心位于世界各地的11个办事处.总部设在新西兰的奥克兰.

RAKON瑞康晶振所生产的普通石英晶体振荡器:高可靠性的XO系列在恶劣的环境中对冲击和振动有抵抗性,规格说明使它成为空间和防御应用的一个很好的解决方案.Rakon已经在广泛的专业技能标准性能、高性能和高可靠性的晶体振荡器(装置).装置功能的高性能范围低抖动、相位噪声低,和可选的输出频率的选择;这些特性使它们适合全球定位和电信市场的应用程序.

RAKON瑞康晶振的VCXO石英晶体振荡器Rakon已经在广泛的专业技能标准性能、高性能和高可靠性的压控晶体振荡器(VCXO)和电压控制时钟振荡器(VCXO).VCXO特性的高性能范围低抖动、相位噪声低、可选择的输出频率,使其适合应用在全球定位和电信市场.产品的高可靠性VCXO范围耐冲击和振动在严酷的环境下.规范配置文件使它们成为空间应用程序的一个很好的解决方案.

TXCO石英晶体振荡器:Rakon范围广泛的高稳定温度补偿晶体振荡器(TCXO)解决方案,从高度稳定产品质量体积使用者应用程序通过业界领先的极稳定的产品要求更高的应用程序.Rakon对高质量和高绩效的承诺意味着,它已经成为消费者GPS、应急信标、电信基础设施和许多其他性能关键应用的默认标准.

OXCO石英晶体振荡器:Rakon有着丰富的经验在创建标准和定制炉控制晶体振荡器(OCXO)解决方案的电信、航天和国防市场.Rakon烤箱控制看到振荡器(OCSO)特性频率稳定度方面的卓越表现,老龄化和g-sensitivity.它们具有较低的噪声地板性能,而不具有降低近相噪声的特性.当需要超低相位噪声的时候,特别是在高频率的配合下,可以使用OCSO.

yijin-1

新西兰瑞康晶振,石英晶体振荡器,IT2200K晶振,温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM?2.0 PPM,工作温度范围: - 30度?85度,电源电压:1.8V?3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

yijin-2

瑞康晶振型号

IT2200K晶振 (TCXO)

输出频率范围

10~52MHz

标准频率

16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz

电源电压范围

+1.68~+3.5V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz

待机时电流

-更多信息参数欢迎访问http://www.vc-tcxo.com

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6max.After 2 reflows

温度特性

±0.5×10-6,±2.5×10-6max./-30~+85
±0.5×10-6,±2.5×10-6max./-40
~+85Option

电源电压特性

±0.2×10-6max.VCC±5%

负载变化特性

±0.2×10-6max.10kΩ//10pF±10%

长期变化

±1.0×10-6max./year

频率控制

控制灵敏度

-

频率控制极性

-

启动时间

2.0ms max.

yijin-3

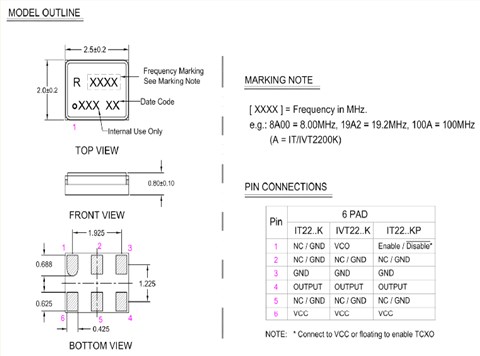

IT2200K 2520 TCXO

yijin-4在使用Rakon晶振时应注意以下事项

晶振在使用过程中需要注意哪些事项,晶振产品在使用过程中产生不良都有那些原因照成的,如果石英晶振产生了不良我们又该怎么处理,怎么去预防在以后的生产过程中确保品质不在出问题.

大家都知道晶振其实分为很多的类别,比如陶瓷谐振器,以及石英晶体谐振器,石英晶体振荡器,那么石英晶体振荡器又称呼为有源晶振,何为有源晶振?

有源的意思就是带有电压功能,是只产品在使用过程中首先需要通过电压起振,一般有源晶振的电压在3.3V-5V之间.其实有源晶振在细分的情况下又能分成压控振荡器(VCXO)以及温补晶振(TCXO)这两者又可以合并为压控温补晶振(VC-TCXO,压控晶振的原理简单的说就是产品在工作过程中有一个电压稳定控制功能,当石英晶振在使用过程中遇到电压变大或者变小的情况下,产品可以在自带电压功能的情况下把电压控制在可接受范围,以及控制振荡器的PPM精度,不超出在需要的频率内,使其能够稳定的给CPU提供精准信号,这就是压控振荡器的主要特点.

那么温补晶振(TCXO)又有什么特点,温补晶振简单的来说就是在工作过程中起到温度补偿功能,那怎么个温度补偿法呢?其实原理跟压控振荡器一样,比如说温补晶振电压有1.6V-1.8V-2.2V-2.8V-3V-3.3V-5V等几款常用电压.温补晶振在工作过程中如果遇到了温度变化很大的情况下,那这个时候温度补偿就起作用了,比如说温补晶振的基本精度要求是0.5PPM,常温要求是2ppm,那如果低温超出的常温的情况下,晶体的温补功能就会把精度控制在一定的范围内,使精度变化在一个要求值的范围,稳定在高精度要求内给CPU提供稳定的信号.新西兰瑞康晶振,石英晶体振荡器,IT2200K晶振
