台湾晶技晶振,石英晶体振荡器,8W晶振,8W-25.000MBE-T晶振

台湾晶技晶振,石英晶体振荡器,8W晶振,8W-25.000MBE-T晶振台湾晶技晶振,石英晶体振荡器,8W晶振,8W-25.000MBE-T晶振

产品简介

有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,2520贴片晶振本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

产品详情

TXC-1

台湾晶技TXC晶振公司为一专业之频率组件与感测组件供货商,1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场.

台湾晶技TXC晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促.经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:台北市、桃园市、宁波市、以及重庆市.

台湾晶技TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品.

yijin-1

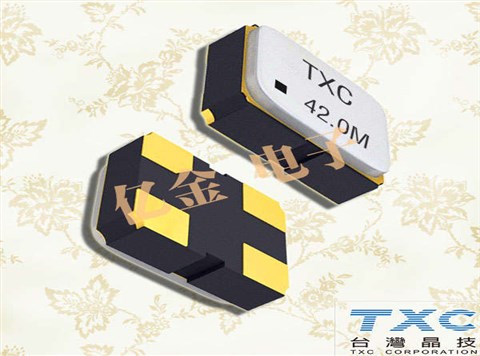

台湾晶技晶振,石英晶体振荡器,8W晶振,8W-25.000MBE-T晶振,小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 0.5 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

yijin-2

项目

符号

规格说明

条件

输出频率范围

f0

4M~100MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.60 V to 3.63 V

请联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.vc-tcxo.com

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6

L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15 pF Max.

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6/ year Max.

+25 , 初年度,第一年

yijin-3

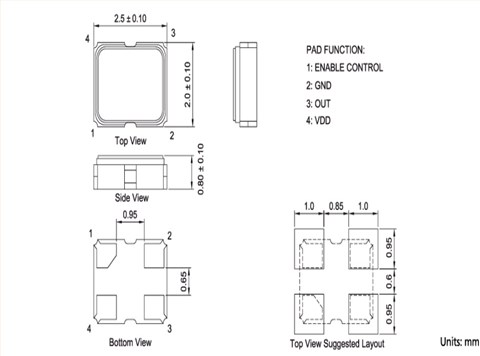

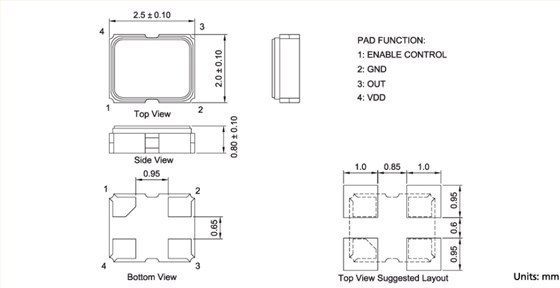

TXC 8W 2520 CMOS

yijin-4在使用TXC晶振时应注意

ESD处理和包装

所有石英晶体振荡器都使用基于(HCMOS技术的内置半导体芯片/芯片对静电放电很敏感.因此,对于我们的石英晶体振荡器,同样典型ESD保护规则适用于其他(HCMOS器件.

我们在防静电袋中提供所有有源晶体振荡器产品,以满足ESD兼容的要求生产环境.我们使用各种ESD兼容的包装方法,如防静电管,我们产品上的泡沫或符合ESD标准的胶带和卷轴.我们建议打开包装管或袋子符合ESD环保要求,以免损坏我们的产品.

清洁

应避免超声波清洗,因为存在损坏内部晶体毛坯的风险振荡器.台湾晶技晶振,石英晶体振荡器,8W晶振,8W-25.000MBE-T晶振

如果使用超声波清洗,则存在产生机械共振的风险,这可能导致机械共振有源晶振,进口石英晶体振荡器的间歇性或永久性损坏.

请注意超声波以不受振荡器制造商控制的方式在电路板上传播.因此,我们无法确认每个客户的安装和清洁条件,例如板的机械共振条件,清洁器的类型,施加的功率,时间,放入清洗槽等.因此,我们无法定义一般条件清洁或指导以保护我们的组件免受损坏.

如果在清洁或制造过程中使用超声波,请务必执行适当的检查,以确保石英晶体振荡器仍符合其规格.此外,如果清洁条件,板或组件放置后有变化重新设计电路板,请务必进行相同的检查以确认.
