FH晶振,2520石英晶体谐振器,百利通亚陶晶振,FH1200001晶振

BLT-1

台湾百利通亚陶石英晶体的技术为高带宽、高速串行连接协议所引起的挑战提供了系统设计解决方案.Pericom公司于1990年由许志明和许志恒（Alex Hui和John Hui）共同在美国加州圣何西市创立,公司由此蓬勃发展成为一家在全球拥有超过900名员工的公司,并在北美（我们的总部所在地）和亚洲建立了设计中心；亚陶的技术和销售支持办事处遍布全球.

台湾百利通亚陶晶振集团是美商Pericom集团(NASDQ: PSEM)的子公司,在2010年,亚陶科技正式更名为「百利通亚陶科技股份有限公司」,公司英文名字则是PSE Technology Corporation,(PSE是撷取母公司Pericom与品牌名Saronix Ecera的第一个字母而组成).SaRonix-eCera仍为Pericom公司频率控制产品的品牌.

台湾百利通亚陶石英晶振集团以台湾同业中最先进之技术,提供信息及通讯产业最可靠之高阶SMD晶振,石英晶振,有源晶振,压控振荡器, 时钟晶体,压电石英晶体产品,来取代进口之相关产品,以强化台湾信息暨通讯产业在全球之竞争力.

百利通亚陶晶振晶体承诺所有的运作皆遵守本地国家的法律,并符合国际上所共同认知环保与社会责任的标准,成为一个创造股东最大权益、照顾员工、善尽社会责任的好公司.

yijin-1

百利通亚陶晶振,FH晶振,FHQ晶振,FH1200001晶振,2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

yijin-2

亚陶百利通晶振	单位	FH晶振频率范围	石英晶振基本条件
标准频率	f_nom	16MHZ~66MHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW～100μW
频率公差	f_— l	±50 × 10-6(标准), (±15 × 10-6～±50 × 10-6可用)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com
频率温度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	超出标准说明,请联系我们.

yijin-3

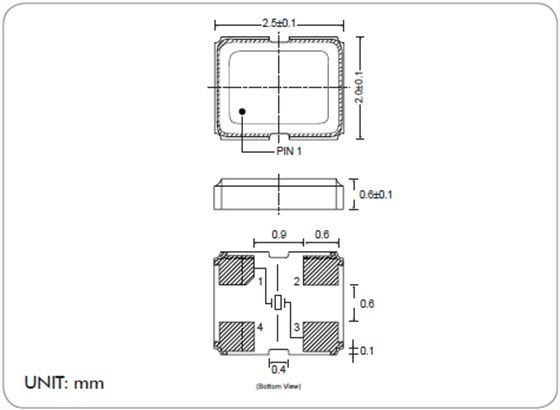

FH 2520

yijin-4 在使用百利通亚陶晶振时应注意以下事项：

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等.

每个封装类型的注意事项

陶瓷包装晶振与SON产品
在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）.尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
陶瓷包装石英晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

（2）陶瓷封装贴片晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.百利通亚陶晶振,FH晶振,FHQ晶振,FH1200001晶振

（3）柱面式产品
产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏.当石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.
