Ecliptek日蚀晶振公司成立于1987年,是一家石英晶振晶体,贴片晶振频率元件控制市场上公认的领导者.日蚀晶振公司拥有先进的产品和领先的技术使我们能够为客户提供最好的石英晶体,贴片晶振,石英水晶和有源晶振,石英晶体振荡器,贴片振荡器产品.
服务是Ecliptek日蚀晶振成功的基石.我们时时为客户着想,尽力满足并超越客户对于我们的石英晶振,贴片晶振,电压晶体元件,晶体振荡器,有源晶振等产品的质量要求以及服务价值.凭借先进的设备一流的技术以及公司训练有素的服务团队,多方面的满足各领域客户的不同需求,从而成为晶振行业内的最佳资源之一.
日蚀晶振公司将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.

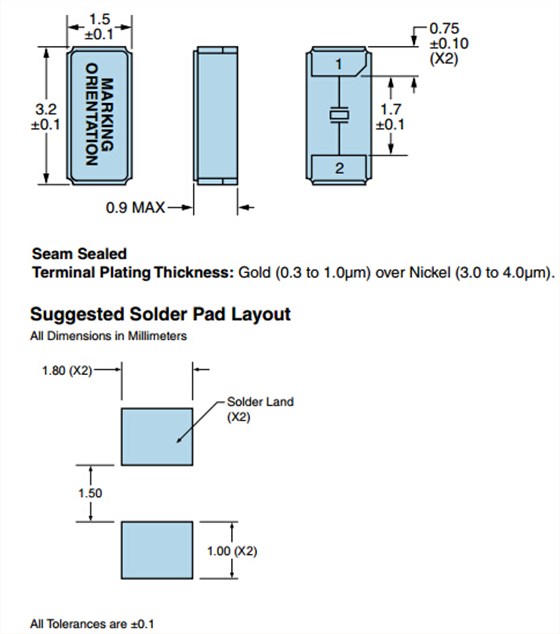

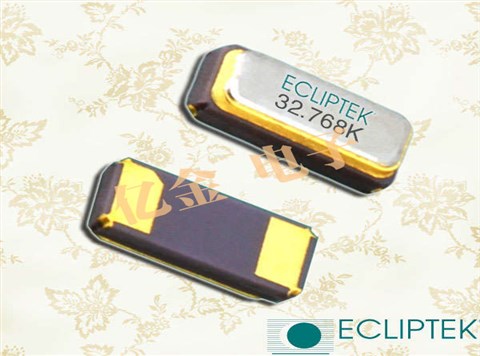

ECLIPTEK晶振,32.768K晶振,E8WSDC12-32.768K晶振,E8WSDC晶振,我司主要代理日本进口石英晶体谐振器,爱普生晶振,KDS晶体,西铁城晶振,精工晶体,日本进口的32.768KHz系列晶振产品多元化,外观尺寸有多项选择,并且支持无源以及有源晶振应用,有一个很棒的是几个知名晶振品牌之间产品可以交替替换,比如爱普生的FC-135,西铁城的CM315D,精工的SC320S,KDS的DST310S这四款的32.768K外观尺寸3.2*1.5*0.75mm均是一致,产品频率,精度,负载都可以达到相同,所以消费者在使用方面得到很到的保障,这几款产品本身使用无铅化,卷带SMD包装,产品一般应用在智能手机,控制模组,GPS导航模块,小型蓝牙对接产品等设备.
石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.
日蚀晶振规格 |
单位 |
E8WSDC晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
7pF ~ ∞ |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
在使用ECLIPTEK晶振时应注意以下事项:
1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2:辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)
5:卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6:静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.ECLIPTEK晶振,32.768K晶振,E8WSDC12-32.768K晶振,E8WSDC晶振
