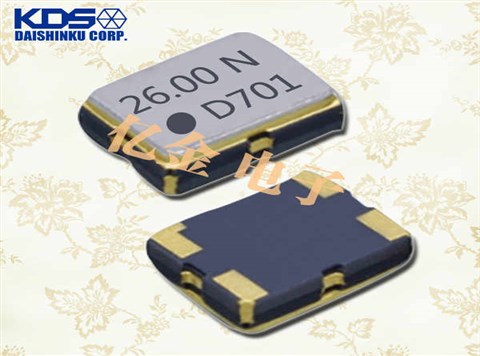

KDS晶振,温补晶振,DSB321SJ晶振

KDS晶振,温补晶振,DSB321SJ晶振KDS晶振,温补晶振,DSB321SJ晶振

产品简介

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

产品详情

KDS-1


日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等晶体器件对全球环境友好.

日本大真空株式会社KDS晶振,1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5.

日本株式会社大真空KDS晶振三种信赖行为守则:

可靠的人以独立、自助、自足的努力作为基本的行动原则,我们将充分利用我们的优势,为社会整体和接近一切真诚和热情.

可靠的晶振,石英晶振,有源晶振,压控振荡器,,我们将帮助实现一个富裕的社会,通过优化我们的能力,开发最好的产品和服务,并提供给我们所有的客户在世界各地.

可靠的公司,我们努力履行我们的企业社会责任,通过持续的利润,通过企业活动,遵守所有的法律法规,尊重他们的精神,注重与全球环境的和谐.


yijin-1

KDS晶振,温补晶振,DSB321SJ晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

yijin-2

KDS晶振型号

DSB321SJ晶振

输出频率范围

10M~40MHz

标准频率

13MHz/19.2MHz/20MHz/26MHz/38.4MHz/40MHz

电源电压范围

+2.6V~+3.3V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz/+2.5mA max.f60MHz

待机时电流

-获取等多晶振参数信息请联系我们http://www.vc-tcxo.com

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6max.After 2 reflows

温度特性

±1.0×10-6,±2.5×10-6max./-30~+85
±1.0×10-6,±2.5×10-6max./-40
~+85Option

电源电压特性

±0.2×10-6max.VCC±5%

负载变化特性

±0.2×10-6max.10kΩ//10pF±10%

长期变化

±1.0×10-6max./year

频率控制

控制灵敏度

±3.0×10-6,±5.0×10-6/Vcont=+1.4V±1V @VCC+2.6V
±3.0×10-6
,±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V

频率控制极性

正极性

yijin-3

DSB321SJ_DSB221SJ_DSB211SJ_DSA221SJ

  1. yijin-4在使用KDS晶振时应注意以下事项
  2. 石英晶体振荡器和实时时钟模块

    所有石英晶体振荡器和实时时钟模块都以IC形式提供.

    噪音

    在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

    电源线路

    电源的线路阻抗应尽可能低.

    输出负载

    建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

    未用输入终端的处理

    未用针脚可能会引起噪声响应,从而导致非正常工作.同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND.

    热影响

    重复的温度巨大变化可能会降低受损害的石英晶振,贴片晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.KDS晶振,温补晶振,DSB321SJ晶振

    安装方向

    振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

    通电

    不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
