深圳市宝安亿金电子是一家专业生产晶振的大型厂家,工厂生产的晶体振动子国内外均有销售为了各大客户能更准确找到适合的产品,亿金公司成功建立属于自己的官方网站为各户提供一站式服务,不仅有产品图还有详细规格书下载,还提供产品的正确使用方法和到问题解决为客户省时省心又省力,选择亿金是您最忠实的合作伙伴.下面介绍关于晶振的产品性能,49/S,49/U,49/SSMD,6035mm,5032mm,3225mm圆柱晶振系列.
应频率从3,579545MHZ----75MHZ,其中基频AT切范围从3,579545MHZ----27MHZ;
基频BT切范围从24MHZ----40MHZ:频率频差范围:+/-5PPM--+/-50PPM
负载电容:12---50PF或串联;激励功率:0,1--2M;温度范围:-20-----70;电阻:30OHM.
以下是办公必须用到的电脑周边数码产品一些常用石英晶振频率
电脑周边产品常用石英振荡子频率
1,主板主要用到晶振频率为:14.318MHZ,24576,25MHZ,27MHZ,32.768KHZ
2,显示器主要用晶振频率为:8M/14.31818MHZ,12.000MHZ,24.000MHZ,28.224MHZ
3,硬盘主要用晶振频率为:23.040MHz,28.224MHz
4,光驱主要用晶振频率为:33.8688MHz,16.9344MHz,18.432MHz
5,键盘主要用晶振频率为:6.000MHz
6,鼠标主要用晶振频率为:6.000MHz,12.000MHz,24.000MHz,无线鼠标频率很多,读卡器等
7,摄像头主要晶振的频率为:12.000MHz
8,蓝牙主要用晶振频率为:16.000MHz
9,无线WIFI主要用到的频率为:25.000MHz,2.5G/3G(40.000MHz,44.000MHz)网络传输
10,ADSL主要用到的频率为:12.288MHz,35.328MHz,50.000MHz而且包含VOIP/存储/显示/图像/网络等等系列产品.

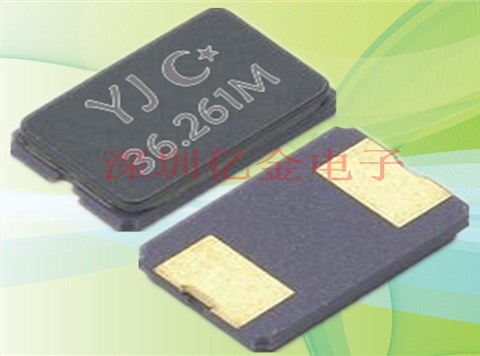

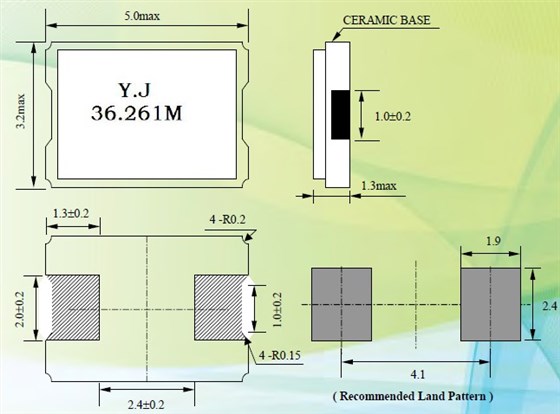

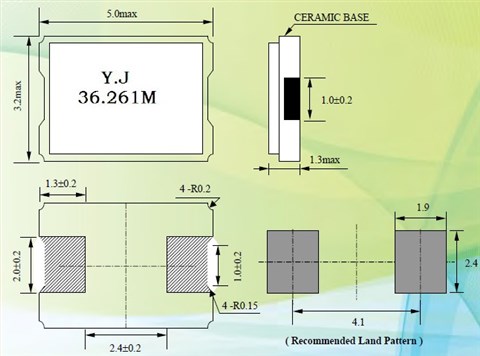

贴片晶振,5032贴片晶振,YJ-5032mm晶振,亿金电子所生产的贴片晶振外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.公司以精益求精的要求来满足广大客户的需求.
每一款晶振从设计到生产都是要经过很多工序才能完成,就光磨晶片也要花费很大精力几毫米的东西要用镊子拿着也很不容易,亿金电子所有生产的石英晶振,贴片晶振都必须经过30几道工序才能完成出厂,以下9大项是成品检测的国际标准.人工培植石英晶体,在经过高压釜人工种植石英晶棒,取出晶棒,首先对晶棒定向,在对晶棒切割,在把切割下来的晶片定向,在对石英晶片的厚度分选,对晶片的粗磨,在对晶片的中磨,在精细磨,对晶片改园,切割磨边,滚筒道边,对晶片腐蚀,在对晶片频率分选,早期晶片频率分选都是靠人工,现在都是投入机器自动分选了,经过这么多道复杂的工序,这样晶片的制作算是全部完成了.我们在来看看对石英晶振的成品生产过程,首先对晶片清洗,在对晶片镀银,上架点胶,在对晶片进行微调,测试,除湿,压封,绝缘,老化,老化完之后在测试,激光印字,包装,在经过这些工序之后,这样就算是一颗完整的石英晶振了.
亿金晶振规格 |
单位 |
YJ-5032mm晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
12MHZ~54MHZ |
标准频率 |
储存温度 |
T_stg |
-20°C ~ +70°C |
裸存 |
工作温度 |
T_use |
-10°C ~ +60°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C —+85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year
Max. |
+25°C,第一年 |
石英晶振各项注意事项:
晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶体谐振器,石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.
1:机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
2:PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
