京瓷株式会社晶振集团主要生产销售石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体,石英晶振,有源晶振,压控振荡器等器件,他的第一个字母“K”环起了陶瓷这一英文的第一个字母“C”,它由象征追求更广阔的领域,展翅面向未来的企业商标和企业标识构成.1982年10月,公司由“京都陶瓷株式会社”变更为“京瓷株式会社”之际,便开始启用这一标识.作为象征性标记的颜色,选择了富有热情和挑战意味的红色 .
“The New Value Frontier”(即在最尖端领域不断创造新价值)是京瓷向社会发出的能够表现公司强烈意愿的宣言.京瓷将发挥集团的综合实力,用独有的技术和视角开辟和构筑时代与市场所求的价值形态.
京瓷株式会社晶振为了人类和社会的进步与发展以独创性和高品质,不断创造新价值.为此追求事物的本质,力求提高品质以自身的技术、视角,开拓适应时代和市场需求的价值.同时在开展各项事业时,以“创造超出顾客期望值的价值”为信念,承诺“带来感动和欢喜的表现(技术、品质和适应能力)”
京瓷株式会社晶振所有的生产线都具备顺应时代变化的速度感,通过融合集团的独特技术,进一步积极创造新产品、开拓新市场.为了回应客户的期待,京瓷晶体振荡器,有源晶振,石英晶振 ,压控振荡器,在价格、质量、服务等所有方面都渗透“客户第一”的理念,不断为全球市场奉献新价值.
京瓷株式会社晶振集团为打造能让客户满意的质量,京瓷集团制定了“京瓷质量方针”. 所有业务均根据该京瓷品质方针来开展,力争成为全球信赖的企业.另外,从计划阶段着手,致力于为客户提供满意的产品.京瓷质量方针:1.优先考虑地球环境与产品安全.2.坚持客户第一原则,提供富有魅力的产品与服务.3.从最初开始,正确地工作,成为全球质量领军企业.

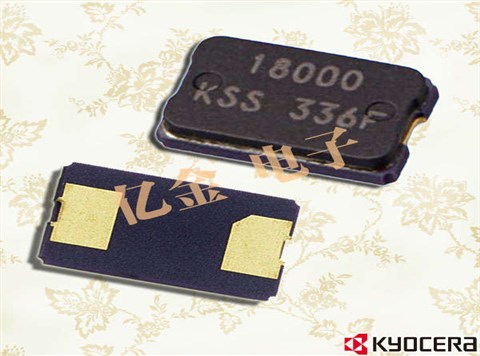

KYOCERA晶振,贴片晶振,CX5032GA晶振,5032封装石英贴片晶振分为四个焊接脚和两个焊接脚,两个焊接脚的陶瓷面封装晶振归类于我们前面介绍晶振的文章中所说过的压电石英晶体谐振器.在不同环境下的多功能产品中具有高可靠性特点,不含铅汞符合欧盟要求的环保要求.5032两脚贴片晶振通过严格的频率分选,为编带盘装产品.贴片晶振相较于插件晶振能够应用于高速自动贴片机焊接,5032封装石英表贴式晶体谐振器小型设计,是笔记本、数码相机、智能手机、USB接口等智能设备优先选用的贴片晶振型号.
石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.
京瓷晶振规格 |
单位 |
NX5032GA贴片晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
8MHZ~40MHZ |
标准频率 |
储存温度 |
T_stg |
-30°C~+85°C民用级, -40°C ~ +150°C汽车级 |
裸存 |
工作温度 |
T_use |
-10°C~+70°C,民用级, -40°C ~ +125°C汽车级 |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
在使用京瓷晶振时应注意以下事项:
晶振在工作中出现异常技术问题:
这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.
我们从晶振使用输出无信号开始寻找相关问题.
我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.
你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.
如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.KYOCERA晶振,贴片晶振,CX5032GA晶振
比如等效电路测试如下:
