亿金电子每一款晶振从设计到生产都是要经过很多工序才能完成,就光磨晶片也要花费很大精力几毫米的东西要用镊子拿着也很不容易,亿金电子所有生产的石英晶振都必须经过30几道工序才能完成出厂,以下9大项是成品检测的国际标准.人工培植石英晶体,在经过高压釜人工种植石英晶棒,取出晶棒,首先对晶棒定向,在对晶棒切割,在把切割下来的晶片定向,在对石英晶片的厚度分选,对晶片的粗磨,在对晶片的中磨,在精细磨,对晶片改园,切割磨边,滚筒道边,对晶片腐蚀,在对晶片频率分选,早期晶片频率分选都是靠人工,现在都是投入机器自动分选了,经过这么多道复杂的工序,这样晶片的制作算是全部完成了.我们在来看看对石英晶振的成品生产过程,首先对晶片清洗,在对晶片镀银,上架点胶,在对晶片进行微调,测试,除湿,压封,绝缘,老化,老化完之后在测试,激光印字,包装,在经过这些工序之后,这样就算是一颗完整的石英晶振了.
深圳市亿金电子企业是一家专业从事生厂石英晶振的大型厂家,晶体就是用石英材料做成的石英晶体谐振器,在电子行业界术语简称晶振.起到产生频率的作用具有稳定,抗干扰性能良好广泛应用于各种电子产品中 .因为在产品生厂过程中我们对于每一粒晶振都会经过每道工序严格的赛选,检测,跌落,老化,在最后出厂全部检测等多道工序,确保出厂产品达到100%合格.亿金电子拥有全无尘车间,引进国外多款全自动功能生产检测,高端仪器设备,过硬的产品质量卓越的技术技能,选择亿金成为您最忠实信赖的合作伙伴您的满意是我们最大的愿望我们为您保驾护航.
圆柱晶振,插件晶振,石英晶体,MHZ晶振,亿金电子所生产的贴片晶振外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.公司以精益求精的要求来满足广大客户的需求.
石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.
|
亿金晶振规格 |
单位 |
晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
6M~70MHZ |
标准频率 |
|
储存温度 |
T_stg |
-20°C ～ +70°C |
裸存 |
|
工作温度 |
T_use |
-10°C ～ +60°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
7pF ～ ∞ |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
在使用亿金晶振时应注意以下事项:
自动安装时的冲击：
石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等.
每个封装类型的注意事项
陶瓷包装晶振与SON产品
在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）.尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
陶瓷包装石英晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
（2）陶瓷封装贴片晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.圆柱晶振,插件晶振,石英晶体,MHZ晶振
产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏.当石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.

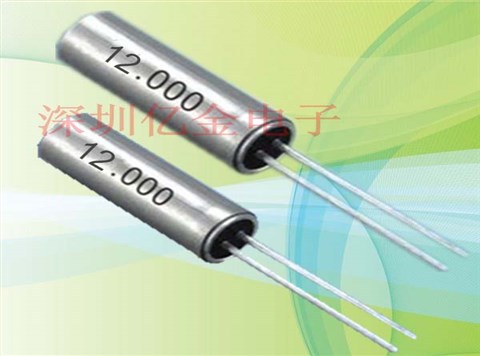

圆柱晶振,石英晶体,3x8兆赫兹晶振
KDS圆柱晶振,DT-26两脚插件晶振,1TD125DGNS003无源晶振
