产品简介

差分晶振,相较于普通晶振而言,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点.

产品详情

IDT-1

Integrated Device Technology, Inc.(以下简称IDT晶振集团),成立于1980年公司发展在各地均设有分公司,全球人员大概在2000左右,总部位于加州圣何塞市主要开发优化客户应用的系统级解决方案.

IDT晶振集团在RF、高性能定时、存储接口、实时互联、光互联、无线电源及智能传感器方面的市场导向型产品,是该公司一系列广泛的通信、计算、消费、汽车和工业领域混合信号完整解决方案的一部分.IDT的设计、生产、销售场所和经销合作伙伴遍及全世界,主要生产晶振,石英晶振,有源晶振,压控振荡器,PXO)普通晶体振荡器,(TCXO)温补晶体振荡器,压电石英晶体元器件、压电石英晶体、有源晶体等元器件.

yijin-1

IDT晶振,差分晶振,XUN晶振,差分石英晶体振荡器、差分晶振使用于网络路由器、SATA,光纤通信,10G以太网、超速光纤收发器、网络交换机等网络通讯设备中.网络设备对高标准参考时钟的需求尤其突出,要求做为系统性能重要参数的相位抖动具备低抖动特征.使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.差分石英晶体振荡器满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性.

有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

yijin-2

IDT晶振型号

符号

XUN(5032)

输出规格

-

HCSL

输出频率范围

fo

0.016670MHz

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6max., ±100×10-6max.

保存温度范围

T_stg

-40+85

运行温度范围

T_use

-10+70 ,-40+85

消耗电流

ICC

30mA max. (fo170MHz),

待机时电流(#1引脚"L"

I_std

10μA max.

输出负载

Load-R

50Ω

波形对称

SYM

4555% [at outputs cross point]

0电平电压

VOL

-0.15?0.15V

1电平电压

VOH

0.580.85V

上升时间 下降时间

tr, tf

0.5ns max. [0.175?0.525V Level]

差分输出电压

VOD1, VOD2

-更多相关信息资料请联系我们http://www.vc-tcxo.com

差分输出误差

VOD

-

补偿电压

VOS

-

补偿电压误差

VOS

-

交叉点电压

Vcr

250550mV

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

总抖动(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖动

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHz
fo<40MHz,fo offset:12kHz?5MHz fo40MHz,fo offset:12kHz?20MHz]

yijin-3

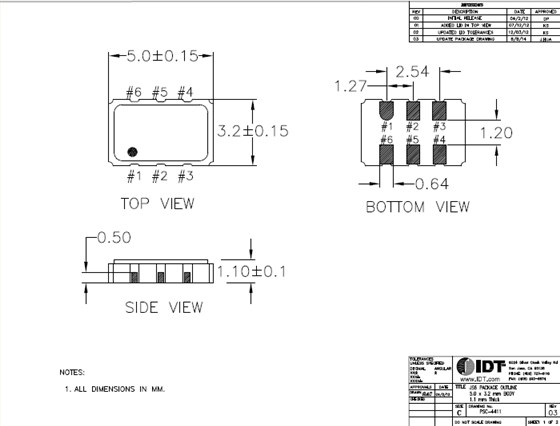

XUN 5032 HCSL

yijin-4在使用IDT晶振时应该注意以下事项:

这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.

我们从晶振使用输出无信号开始寻找相关问题.

我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-11-4步执行检查.如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.

你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.IDT晶振,差分晶振,XUN晶振

如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.
