产品简介

差分晶振具有低电平,低功耗等功能,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,低抖动差分晶振是目前行业中具有高要求,高技术的石英晶体振荡器,差分晶振相位低,低损耗等特点, 差分晶振的频率相对都比较高,比如从50MHz起可以做到700MHz

产品详情

IDT-1

IDT 晶振集团是电子元件行业协会 (ECIA) 的正式成员,电子元件行业协会是电子元器件制造商及其供应商授权分销合作伙伴和独立现场销售代表组成的非营利性行业协会.此协会的宗旨是促进和改善电子元器件授权销售的商业环境.

IDT晶振集团在RF、高性能定时、存储接口、实时互联、光互联、无线电源及智能传感器方面的市场导向型产品,是该公司一系列广泛的通信、计算、消费、汽车和工业领域混合信号完整解决方案的一部分.IDT的设计、生产、销售场所和经销合作伙伴遍及全世界,主要生产晶振,石英晶振,有源晶振,压控振荡器,PXO)普通晶体振荡器,(TCXO)温补晶体振荡器,压电石英晶体元器件、压电石英晶体、有源晶体等元器件.

yijin-1

IDT晶振,差分晶振,XLL晶振,5032晶振,差分石英晶体振荡器相较于普通晶振而言,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点.差分贴片晶体振荡器使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定

yijin-2

IDT晶振型号

符号

XLL晶振(5032)

输出规格

-

LVDS

输出频率范围

fo

15.476M~1350MHZ

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6max., ±100×10-6max.

保存温度范围

T_stg

-40+85

运行温度范围

T_use

-10+70 ,-40+85

消耗电流

ICC

20mA max.

待机时电流(#1引脚"L"

I_std

10μA max.

输出负载

Load-R

100Ω (Output-OutputN)

波形对称

SYM

4555% [at outputs cross point]

0电平电压

VOL

-超出标准的规格说明,请联系我们以便获取相关的信息http://www.vc-tcxo.com

1电平电压

VOH

-

上升时间 下降时间

tr, tf

0.4ns max. [20?80% Output-OutputN]

差分输出电压

VOD1, VOD2

0.2470.454V

差分输出误差

VOD

50mV [VOD=VOD1VOD2]

补偿电压

VOS

1.1251.375V

补偿电压误差

VOS

50mV

交叉点电压

Vcr

-

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

总抖动(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖动

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHz
fo<40MHz,fo offset:12kHz?5MHz fo40MHz,fo offset:12kHz?20MHz]

yijin-3

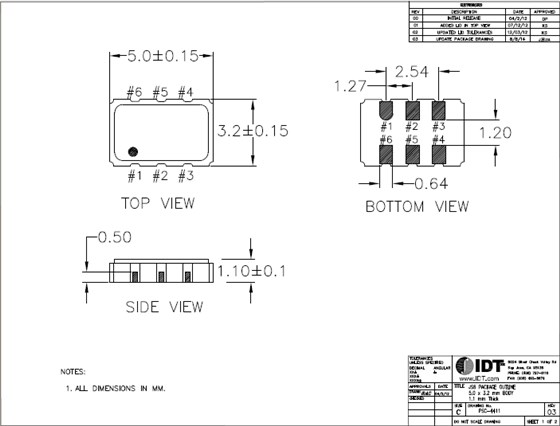

XLL 5032 LVDS

yijin-4在使用IDT晶振时应该注意以下事项:

石英晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND.IDT晶振,差分晶振,XLL晶振,5032晶振

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
