TCD4032-19.20M,压控温补晶振,Pletronics晶振,5032有源晶振,TCD4石英振荡器

TCD4032-19.20M,压控温补晶振,Pletronics晶振,5032有源晶振,TCD4石英振荡器TCD4032-19.20M,压控温补晶振,Pletronics晶振,5032有源晶振,TCD4石英振荡器

产品简介

TCD4032-19.20M,压控温补晶振,Pletronics晶振,5032有源晶振,TCD4石英振荡器   TCD4032-19.20M 是 Pletronics 生产的 5032 封装有源晶振,属于压控温补晶振。它能输出精准的 19.20MHz 频率,借助温度补偿技术应对温度变化,保证频率稳定。同时支持压控功能,可通过电压微调频率。具有良好的抗干扰能力,能适应复杂工作环境。适用于通信、卫星导航等领域,有助于提升设备的频率控制精度和运行稳定性,是一款高性能的石英振荡器。

产品详情

Y2-2

yijin-1TCD4032-19.20M,压控温补晶振,Pletronics晶振,5032有源晶振,TCD4石英振荡器

在电子设备对频率稳定性和灵活性要求日益提升的当下,Pletronics晶振的 TCD4032 - 19.20M 压控温补晶振表现出色。它采用5032贴片晶振封装,这种小巧的贴片式设计能很好地适应现代电子设备小型化、集成化的发展趋势,便于在各类电路板上安装。
作为压控温补晶振(VC - TCXO),它融合了压控和温补两种功能。一方面,先进的温度补偿技术让它能实时感知环境温度变化,并迅速调整输出频率,确保在不同温度条件下都能输出精准稳定的 19.20MHz 频率。另一方面,压控功能使得用户可以通过电压对频率进行微调,以满足不同应用场景的特殊需求。
石英晶体振荡器具备良好的抗干扰能力,在复杂的电磁环境中也能保持稳定性能。广泛应用于通信设备、卫星导航等对频率精度和稳定性要求极高的领域,为设备的稳定运行提供了坚实保障。

yijin-2TCD4032-19.20M,压控温补晶振,Pletronics晶振,5032有源晶振,TCD4石英振荡器

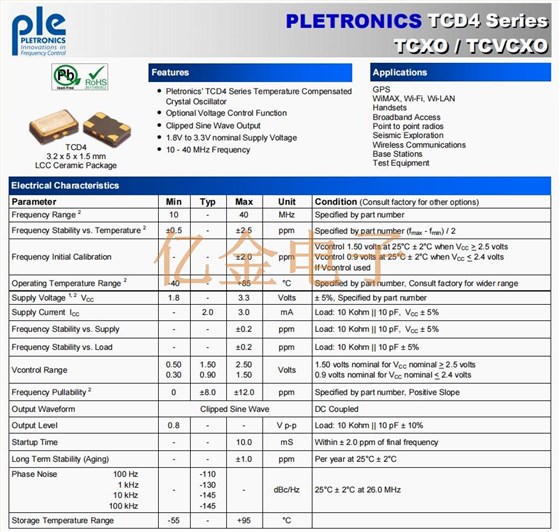

Parameter Min Typ Max Unit
Frequency Range2 10 - 40 MHz
Frequency Stability vs. Temperature2 ±0.5 - ±2.5 ppm
Frequency Initial Calibration - - ±2.0 ppm
Operating Temperature Range2 -40 - +85 °C
Supply Voltage1, 2VCC 1.8 - 3.3 Volts
Supply Current ICC - 2.0 3.0 mA
Frequency Stability vs. Supply - - ±0.2 ppm
Frequency Stability vs. Load - - ±0.2 ppm
Vcontrol Range

0.50

0.30

1.50

0.90

2.50

1.50

Volts
Frequency Pullability2 0 ±8.0 ±12.0 ppm
Output Waveform 削峰正弦波晶振
Output Level 0.8 - - V p-p
Startup Time - - 10.0 mS
Long Term Stability (Aging) - - ±1.0 ppm
Phase Noise 100 Hz
1 kHz
10 kHz
100 kHz
-

-110

-130

-145

-145

- dBc/Hz
Storage Temperature Range -55 - +95 °C

TCD4

yijin-3TCD4032-19.20M,压控温补晶振,Pletronics晶振,5032有源晶振,TCD4石英振荡器

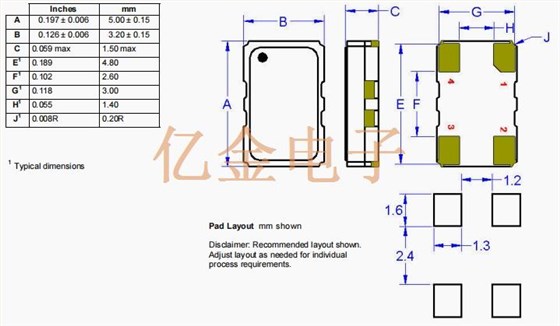

tcd4 5032 TCXO

yijin-4

TCD4032-19.20M,压控温补晶振,Pletronics晶振,5032有源晶振,TCD4石英振荡器
所有有源晶振产品的共同点
1、抗冲击
产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
5、卤化合物
请勿在卤素气体环境下使用石英晶振产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
