32.768K振荡器,Pletronics贴片晶振,SM44K有源晶振,CMOS输出晶振,SM4445KE-32.768K

产品简介

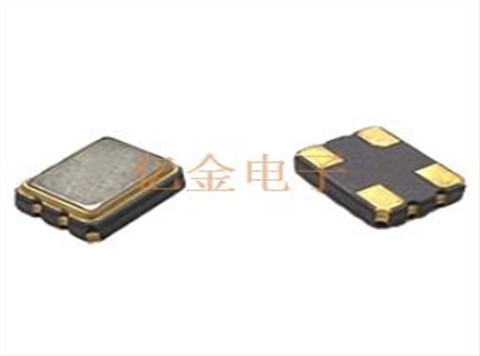

32.768K振荡器,Pletronics贴片晶振,SM44K有源晶振,CMOS输出晶振,SM4445KE-32.768K SM4445KE-32.768K是 Pletronics 推出的贴片式有源晶振，为 32.768K 振荡器且采用 CMOS 输出。它能输出精准的 32.768K 频率，为电子设备提供精确时钟基准。有源设计简化电路，CMOS 输出具备低功耗、高噪声容限等优势。贴片封装小巧，便于集成。广泛应用于消费电子、智能穿戴、工业控制等需要精准计时的领域，有助于提升设备计时的准确性和稳定性。

产品详情

yijin-1 32.768K振荡器,Pletronics贴片晶振,SM44K有源晶振,CMOS输出晶振,SM4445KE-32.768K

在众多需要精准计时的电子设备中，Pletronics晶振的 SM4445KE - 32.768K 贴片晶振发挥着关键作用。这是一款 32.768K振荡器，采用有源设计且为 CMOS 输出。其 32.768KHz 的频率是计时领域的经典频率，能为设备提供精确的时钟基准。有源晶振的特性使其无需复杂的外部电路支持，可独立稳定工作，输出稳定且精准的时钟信号。CMOS 输出则具备低功耗、高噪声容限等优点，能与多种电子电路良好适配。

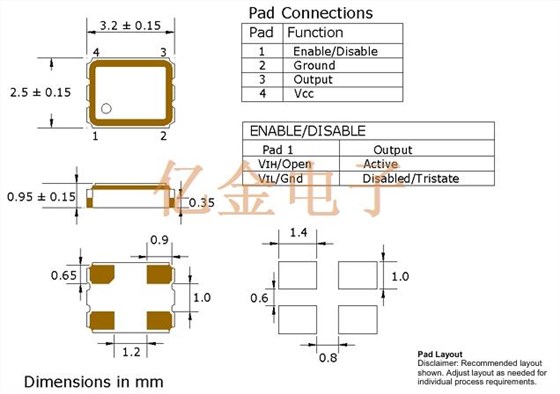

该3225贴片晶振采用贴片式封装，体积小巧，适合现代电子设备小型化、集成化的趋势，可轻松安装在各类电路板上。它广泛应用于消费电子、智能穿戴设备、工业控制等领域。在电子手表中确保时间的精准显示，在工业控制系统里保证各环节的精确计时。凭借出色的性能和稳定的品质，成为众多电子设备实现精准计时的理想选择。

yijin-2 32.768K振荡器,Pletronics贴片晶振,SM44K有源晶振,CMOS输出晶振,SM4445KE-32.768K

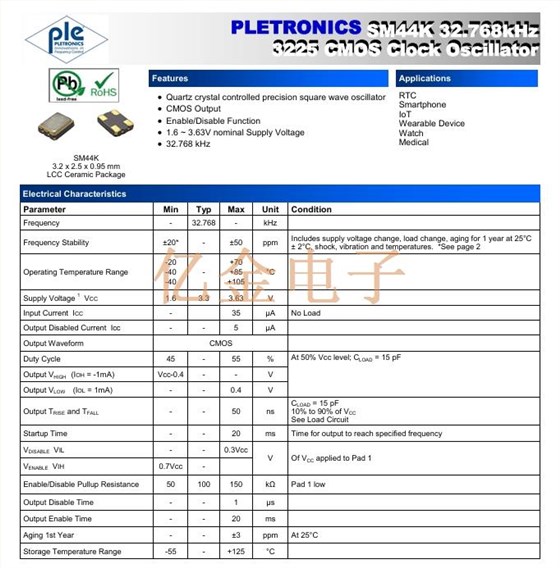

Parameter	Min	Typ	Max	Unit
Frequency	-	32.768	-	kHz
Frequency Stability	±20*	-	±50	ppm
Operating Temperature Range	-20 -40 -40	-	+70 +85 +105	°C
Supply Voltage1VCC	1.6	3.3	3.63	V
Input Current ICC	-		35	µA
Output Disabled Current Icc	-	-	5	µA
Output Waveform	CMOS输出晶振
Duty Cycle	45	-	55	%
Output VHIGH(IOH= -1mA)	Vcc-0.4	-	-	V
Output VLOW(IOL= 1mA)	-	-	0.4	V
Output TRISEand TFALL	-	-	50	ns
Startup Time	-	-	20	ms
VDISABLEVIL	-	-	0.3Vcc	V
VENABLEVIH	0.7Vcc	-		V
Enable/Disable Pullup Resistance	50	100	150	kΩ
Output Disable Time	-	-	1	µs
Output Enable Time	-	-	20	ms
Aging 1st Year	-	-	±3	ppm
Storage Temperature Range	-55	-	+125	°C

yijin-3 32.768K振荡器,Pletronics贴片晶振,SM44K有源晶振,CMOS输出晶振,SM4445KE-32.768K

yijin-4

32.768K振荡器,Pletronics贴片晶振,SM44K有源晶振,CMOS输出晶振,SM4445KE-32.768K
所有产品的共同点
1、抗冲击
石英晶振产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
