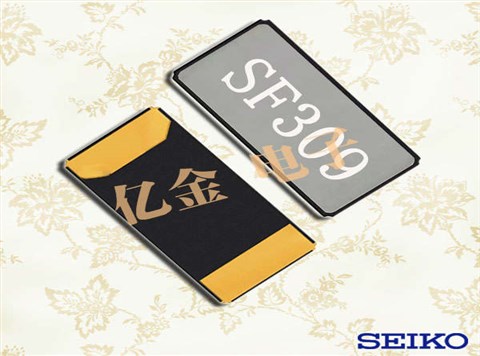

精工晶振,32.768K,SC-20S晶振,Q-SC20S03220C5AAAF晶振

精工晶振,32.768K,SC-20S晶振,Q-SC20S03220C5AAAF晶振精工晶振,32.768K,SC-20S晶振,Q-SC20S03220C5AAAF晶振

产品简介

工作温度:-40℃~+85℃

保存温度:-55℃~+125℃

负载电容:12.5pF

晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

产品详情

yijin-1

YJ-1

精工晶振,石英晶体谐振器,SC-20S晶振.运用通过制造钟表所积累的精密加工技术,我们还提供石英晶振,有源晶振,压控振荡器,精密切削零件产品,石英晶振被广泛的应用于硬盘驱动器零件、医疗器械、照相机、电机和手机等各种领域。精工爱普生株式会社精工晶振永恒不变主体就是,依靠“觉得可靠的质量”让顾客得到放心和满足。
精工32.768K钟表晶振,贴片晶振,石英晶体谐振器具有小型、低功耗和高性能的特点。在数码家电、汽车、产业用设备等广泛领域中,为最终产品的性能提升做出了贡献。“永远领先时代一步”这一创业的经营态度一直支持着精工的创新和飞跃。2014年,精工祈愿在这种领先精神的基础上,带着“期待和激动”与所有利益相关者共创、共享这充满希望的新时代。
SEIKO是日本晶振制造商Seiko Instruments Inc.的缩写,也成为SII。SII拥有世界上顶端的机械技术。除了是世界上著名的石英手表厂商,同时也生产电脑打印机。做电子元器件,在石英振子这一方面,SII也是做的非常之出色的,目前,能够与日本精工晶振全球同等级竞争的,只有日本大真空KDS。精工晶振,石英晶体谐振器,SC-20S晶振

yijin-2

YJ-2

精工晶振

单位

SC-20S晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C+125°C

裸存

工作温度

T_use

-40°C+85°C

标准温度

激励功率

DL

0.5μW Max.

推荐:1μW100μW

频率公差

f_— l

±20 × 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com/

频率温度特征

f_tem

±30 × 10-6/-20°C+70°C

超出标准的规格请联系我们.

负载电容

CL

7pF、9pF、12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

yijin-3

YJ-3

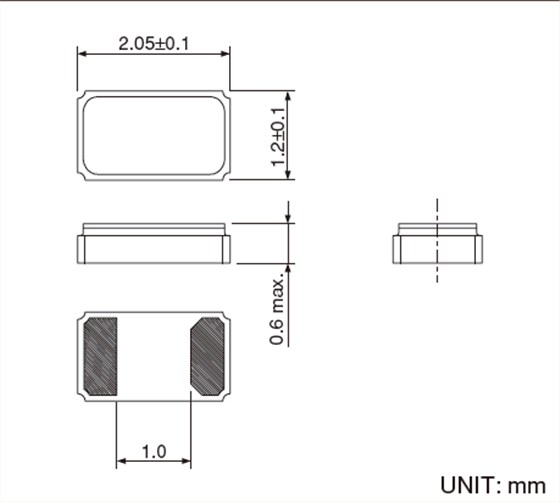

SC-20S 2012

yijin-4

YJ-4

操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。
使用环境(温度和湿度)
请在规定的温度范围内使用SC-20S晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力,会导致SC-20S贴片晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。精工晶振,石英晶体谐振器,SC-20S晶振
负载电容
振荡电路中负载电容的不同,可能导致SC-20S手机晶振振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。
