2012无源谐振器,超小型时钟晶体,CM8V晶振

产品简介

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求.

产品详情

高利奇晶振公司专业和高效的方法使之成为世界上许多领先的电子oem和CEMs的首选供应商.总部位于西英格兰心脏地带的一个美丽的转换农场建筑的收集，golledge向全世界50多个国家的出口，占收入的60%以上。电子和技术相关产业正在迅速发展，在技术进步和商业世界的发展中，高利奇有足够的资源和灵活性来支持客户的需求。golledge晶振,音叉表晶,CM8V晶振
我们的理念始终以产品和服务的质量和一致性为基础。我们多年来一直努力保持我们的产品在频率控制市场的发展的最前沿。我们高度重视与我们的制造业伙伴发展的关系，每一个精心挑选，以自己对客户服务和产品质量标准的承诺。凭借我们对互联网和电子商务的承诺，我们能够支持我们客户最复杂和最苛刻的需求。2012无源谐振器,超小型时钟晶体,CM8V晶振
yijin-1

golledge晶振,音叉表晶,CM8V晶振.外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

yijin-2

高利奇晶振规格	单位	CM8V晶振		石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-55°C～+125°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW～100μW
频率公差	f_— l	±20 × 10-6(标准), (±20 × 10-6～±100 × 10-6可用)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com/
频率温度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

yijin-3

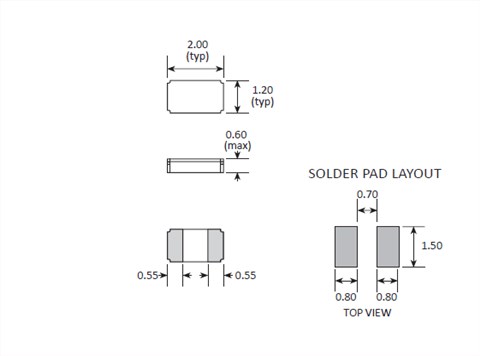

cm8v 2012

操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。golledge晶振,音叉表晶,CM8V晶振
使用环境（温度和湿度）
请在规定的温度范围内使用2012石英贴片晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力，会导致进口晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
振荡电路中负载电容的不同，可能导致小体积贴片晶振振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。
