RAKON瑞康晶振是一家全球性的高科技公司,设计和制造世界领先的频率控制解决方案.今天,我们生活在一个有线、无线和光网络的互联社会中.数据在任何时间和高速上都被传输到任何地方.Rakon的产品被发现在通信的最前线,速度和可靠性是最重要的.无论是在基础设施、太空卫星还是导航设备上,Rakon晶振,石英晶振,有源晶振,压控振荡器都处于连接的前沿,更快、更可靠.
RAKON瑞康晶振成立于1967年,多年来一直是先进的有源晶振,压控振荡器, 石英晶振,贴片晶振等水晶元件和振荡器技术的先锋.自2006年以来,RAKON瑞康晶振已经转变为全球最大的频率控制解决方案提供商之一,提供了一个多样化的产品组合,包括电信、定位和空间和国防市场的先进产品.Rakon有6家制造工厂,包括3家合资工厂和8个研发中心.客户支持中心位于世界各地的11个办事处.总部设在新西兰的奥克兰.
RAKON瑞康晶振的产品范围包括较低的稳定石英晶体振荡器(XO),压控晶体振荡器(VCXO)和水晶产品,通过体积精度高温度补偿晶体振荡器(TCXO),烤箱控制晶体振荡器(OCXO)、声表面波(看到)振荡器和专业产品的极端表现.

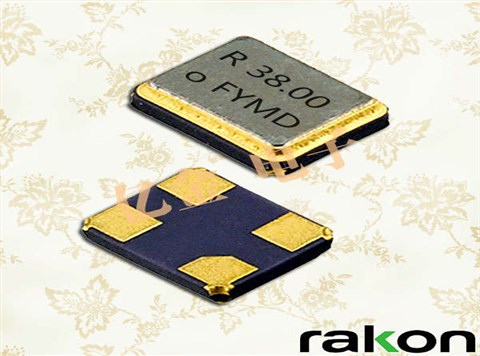

瑞康晶振,石英晶体谐振器,RSX-5晶振,5032封装石英贴片晶振分为四个焊接脚和两个焊接脚,两个焊接脚的陶瓷面封装晶振归类于我们前面介绍晶振的文章中所说过的压电石英晶体谐振器。在不同环境下的多功能产品中具有高可靠性特点,不含铅汞符合欧盟要求的环保要求。5032两脚贴片晶振通过严格的频率分选,为编带盘装产品。贴片晶振相较于插件晶振能够应用于高速自动贴片机焊接,5032封装石英表贴式晶体谐振器小型设计,是笔记本、数码相机、智能手机、USB接口等智能设备优先选用的贴片晶振型号。
晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一
瑞康晶振规格 |
单位 |
RSX-5晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
12MHZ~40MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.瑞康晶振,石英晶体谐振器,RSX-5晶振
7-1:机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
7-2:PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

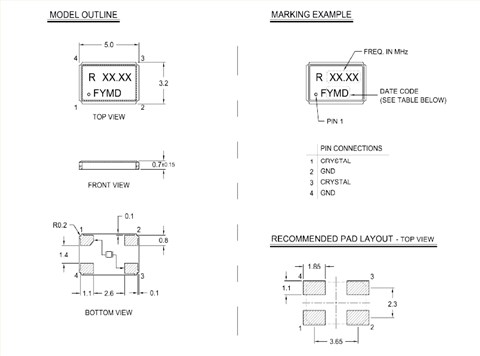

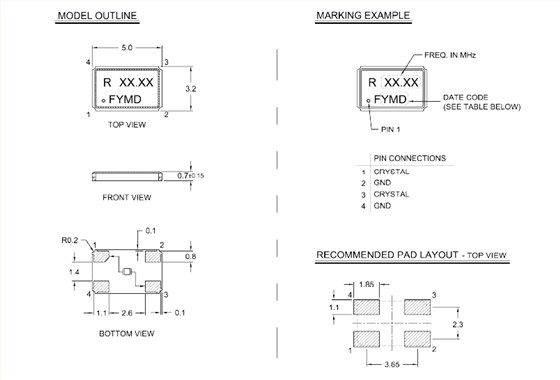

(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
