产品简介

OCXO恒温晶振,PLETRONICS晶振,OLA5振荡器,进口石英插件,OLA5008-10.0M,正弦波晶振   OLA5008-10.0M 是Pletronics晶振生产的进口石英插件式 OCXO 恒温晶振。它可输出精准的 10.0MHz 正弦波频率,为电子设备提供稳定的时钟基准。通过恒温控制技术,减少温度对频率的影响,保证频率高度稳定。正弦波输出纯净,减少信号干扰。适用于通信基站、卫星导航、高精度测试仪器等对频率稳定性要求苛刻的领域,有助于提升设备的性能和精度,是一款高品质的晶振产品。

产品详情

Y2-2

yijin-1OCXO恒温晶振,PLETRONICS晶振,OLA5振荡器,进口石英插件,OLA5008-10.0M,正弦波晶振

在对频率稳定性要求极高的电子领域,PLETRONICS 的 OLA5008 - 10.0M 恒温晶振(OCXO)表现卓越。它是一款进口的石英插件晶振,插件设计方便安装在电路板上,能适配传统的电子制造工艺。
作为 OCXO晶振,其核心优势在于恒温控制技术。它内部设有恒温槽,能将石英晶体保持在稳定的温度环境中,最大程度减少温度变化对频率的影响。这使得它能输出极其稳定的 10.0MHz 正弦波频率,为电子设备提供精准的时钟信号。
正弦波输出具有波形纯净、谐波少的特点,能有效降低信号干扰,提高设备的可靠性和稳定性。该有源晶振广泛应用于通信基站、卫星导航、高精度测试仪器等领域。在通信基站中,保障信号的准确传输和处理;在高精度测试仪器里,确保测量结果的精准无误。

yijin-2OCXO恒温晶振,PLETRONICS晶振,OLA5振荡器,进口石英插件,OLA5008-10.0M,正弦波晶振

Parameter Min Typ Max Unit
Frequency - 10 - MHz
Frequency Stability vs Temperature - - ±3 ppb
Frequency Stability vs Supply - - ±0.5 ppb
Frequency Stability vs Load - - ±0.5 ppb
Short Term - - 0.05 ppb
Warm-up - - ±10 ppb
Aging ±0.5 ppb
- - ±0.5 ppb
- - ±50 ppb
- - ±0.3 ppm
Initial Calibration - - ±0.1 ppm
Operating Temperature Range -40 - +85 °C
Supply Voltage1VCC 4.75 5.0 5.25 V
Control Voltage 0 2.5 5 V
Pullability ±0.5 - - ppm
Linearity - - ±10 %
Input Power - - 800 mA
- - 1.3 W
Phase Noise 1 Hz

10 Hz

100 Hz

1 kHz

10 kHz

-

-95

-125

-140

-148

-152

-90

-120

-135

-145

-150

dBc/Hz
Storage Temperature Range -55 - 105 °C
Output Waveform Sine wave
Level +6 +8 +10 dBm
Harmonics - - -30 dBc
Spurious - - -60 dBc
Load - 50 - Ω

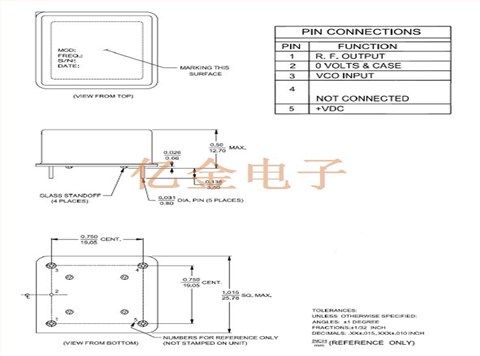

OLA5

yijin-3OCXO恒温晶振,PLETRONICS晶振,OLA5振荡器,进口石英插件,OLA5008-10.0M,正弦波晶振

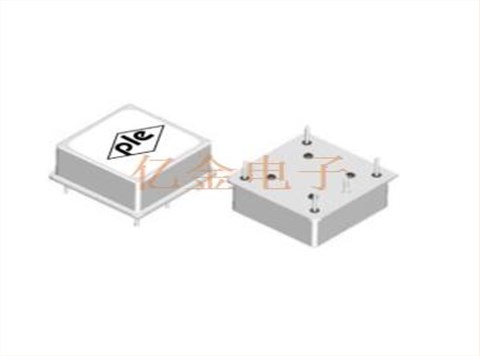

OLA5 OCXO

yijin-4

OCXO恒温晶振,PLETRONICS晶振,OLA5振荡器,进口石英插件,OLA5008-10.0M,正弦波晶振
所有有源晶振产品的共同点
1、抗冲击
产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
5、卤化合物
请勿在卤素气体环境下使用石英晶振产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
