UCG4017019JK005000-19.2MDK,削峰正弦波晶振,Pletronics振荡器,UCG4温补晶振

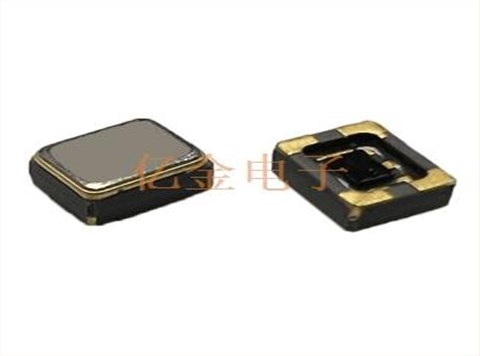

Pletronics晶振的 UCG4017019JK005000 - 19.2MDK 晶振,是一款出色的2016贴片晶振。它在为电子设备提供稳定时钟信号方面表现卓越。其削峰正弦波输出特性,能有效降低谐波干扰,为设备提供纯净且稳定的信号源。精准的 19.2MHz 频率输出,如同设备运行的精准节拍器,确保各功能模块有序协作。
作为温补晶振,UCG4 系列运用先进的温度补偿技术。在不同的环境温度下,它能实时感知温度变化并迅速做出调整,保证频率的高度稳定,减少因温度波动导致的频率漂移。该晶振适用于对时钟精度和稳定性要求严苛的场景。在通信基站中,它保障信号的准确收发和处理;在高精度测试仪器里,确保测量数据的精准可靠。凭借稳定的性能,它成为电子工程师在设计高性能设备时的可靠选择。
UCG4017019JK005000-19.2MDK是 Pletronics 生产的石英晶体振荡器。它能输出精准的 19.2MHz 频率,削峰正弦波输出减少了谐波干扰,使信号更纯净。具备先进的温度补偿技术,可有效应对温度变化,保证频率稳定。适用于通信基站、高精度测试仪器等对时钟信号要求严格的领域,有助于提升设备的性能和可靠性,是一款性能优良的电子元件。
UCG4017019JK005000-19.2MDK,削峰正弦波晶振,Pletronics振荡器,UCG4温补晶振

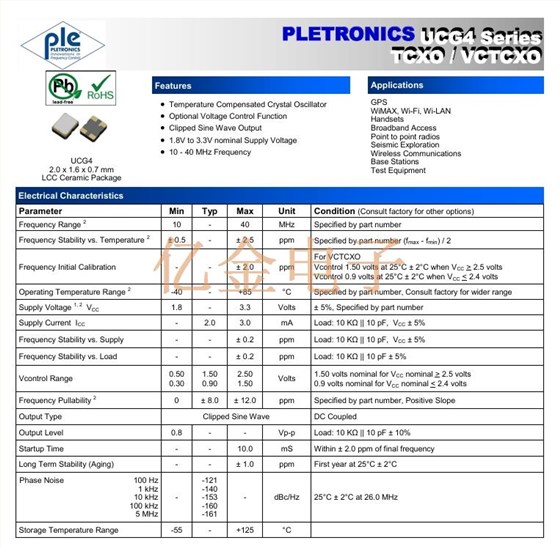

Parameter |
Min |
Typ |
Max |
Unit |
FrequencyRange 2 |
10 |
- |
40 |
MHz |
Frequency Stability vs. Temperature 2 |
±0.5 |
- |
±2.5 |
ppm |
FrequencyInitial Calibration |
- |
- |
±2.0 |
ppm |
Operating TemperatureRange 2 |
-40 |
- |
+85 |
°C |
Supply Voltage1, 2 VCC |
1.8 |
- |
3.3 |
Volts |
Supply CurrentICC |
- |
2.0 |
3.0 |
mA |
Frequency Stability vs. Supply |
- |
- |
±0.2 |
ppm |
Frequency Stability vs.Load |
- |
- |
±0.2 |
ppm |
VcontrolRange |
0.500.30 |
1.500.90 |
2.501.50 |
Volts |
FrequencyPullability 2 |
0 |
±8.0 |
±12.0 |
ppm |
Output Waveform |
||||
OutputLevel |
0.8 |
- |
- |
Vp-p |
Startup Time |
- |
- |
10.0 |
mS |
Long Term Stability(Aging) |
- |
- |
±1.0 |
ppm |
PhaseNoise 100Hz 1kHz 10kHz 100kHz |
- |
-110 -130 -145 -145 |
- |
dBc/Hz |
Storage TemperatureRange |
-55 |
- |
+85 |
°C |
UCG4017019JK005000-19.2MDK,削峰正弦波晶振,Pletronics振荡器,UCG4温补晶振
UCG4017019JK005000-19.2MDK,削峰正弦波晶振,Pletronics振荡器,UCG4温补晶振
所有产品的共同点
1、抗冲击
石英晶振产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
