欢迎光临深圳市亿金电子有限公司

首页 NDK Quartz crystal

NDK晶振,贴片晶振,NX3225GA晶振,NX3225GA-20.000M-STD-CRG-1晶振

NDK晶振,贴片晶振,NX3225GA晶振,NX3225GA-20.000M-STD-CRG-1晶振NDK晶振,贴片晶振,NX3225GA晶振,NX3225GA-20.000M-STD-CRG-1晶振

产品简介

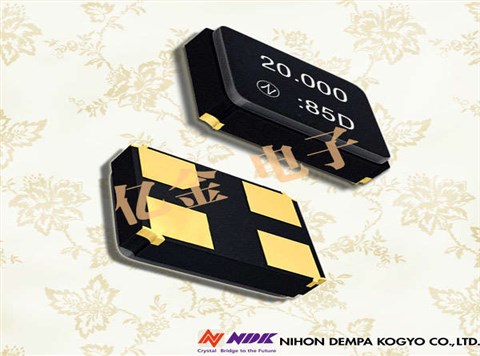

3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准

产品详情

NDK-1

日本电波工业株式会社NDK晶振经营范围:晶体谐振器、晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售

要认识到作为世界一流厂家的使命和责任,要始终在行业中起带头作用.

日本电波工业株式会社NDK晶振抢先取得社会需求,为客户提供高质量的服务与晶振,石英晶振,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振.

追求使用更方便、更稳定的发振源,创造更高的附加价值.

NDK晶振日本电波工业株式会社不畏失败,向困难挑战,努力培养出能自我开发的人才.

通过工作发扬人格.

尊重个人,努力提高员工的生活水平.

以与关系公司、供货商及包括地区社会在内的共同繁荣来回报投资者.

致力于保护地球环境,担负起责任.

yijin-1

NDK晶振,贴片晶振,NX3225GA晶,NX3225GA-20.000M-STD-CRG-1晶振,为什么越来越多的晶体企业都着手向汽车电子市场进军呢,然而汽车电子的要求也比科技数码产品高的多,特别是耐温这块,都有一定的要求值,比如:3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

yijin-2

NDK晶振规格

单位

NX3225GA晶振频率范围

石英晶振基本条件

标准频率

f_nom

9.8MHZ~50MHZ

标准频率

储存温度

T_stg

-40℃~+85℃,

-40°C +125°C

裸存

工作温度

T_use

-40℃~+85℃,

-40°C +125°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

yijin-3

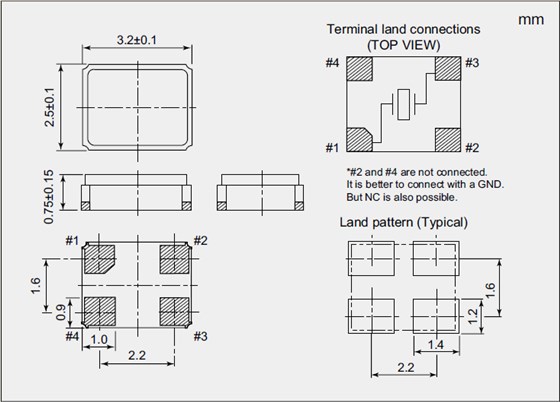

NX3225GA-1 _3.2_2.5

yijin-4

自动安装时的冲击:

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等.

每个封装类型的注意事项

陶瓷包装晶振与SON产品
在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
陶瓷包装石英晶振
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.NDK晶振,贴片晶振,NX3225GA晶振,NX3225GA-20.000M-STD-CRG-1晶振

2)陶瓷封装贴片晶振
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

3)柱面式产品
产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.石英晶振,石英晶体谐振器的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.

我要下单

  • 姓名
  • 手机
  • 留言

返回头部
