NDK晶振日本电波工业株式会社的发展历史:
1948 年在东京都中央区日本桥设立南部商工株式会社生产销售32.768K,时钟晶体,压电石英晶体,有源晶振,压控振荡器,贴片晶振等元器件.
1949 年开始晶体谐振器,晶体振荡器,有源晶振的制造、销售
1950 年 NDK晶振公司名变更为日本电波工业株式会社
总公司迁移登记至东京都涉谷区大山町
1954 年建设、迁移总公司及工厂至东京都涉谷区代代木新町(现为 涉谷区西原)
1959 年日本电波工业株式NDK晶振会社开始晶体滤波器,晶振,石英晶振,有源晶振,压控振荡器的制造
1960 年开始晶体振荡器,贴片晶振,声表面滤波器,陶瓷雾化片,石英晶体谐振器,石英晶体的制造
1962 年日本电波工业株式NDK晶振会社着手在崎玉县狭山市建立新工厂(现为 狭山事业所)
1963 年在狭山事业所建成人工水晶工厂、开始人工水晶的制造
在狭山事业所建成水晶切断工厂,在日本证券业协会进行店面登记
1964 年在狭山事业所建成组装工厂
在大阪府大阪市设立大阪办事处
1970 年在新泻县新泻市建立Hawk Denshi株式会社(现为 新泻NDK)
1975 年日本电波工业株式NDK晶振会社在美国加利福尼亚州设立美国办事处
1976 年在宫城县古川市(现为 大崎市)建立古川NDK株式会社
1979 年在马来西亚建立Asian NDK Crystal Sdn. Bhd.生产销售32.768K,时钟晶体,压电石英晶体,压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等
日本电波工业株式NDK晶振会社为取得更大发展而解散美国办事处,设立NDK America, Inc.
1985 年日本电波工业株式会社NDK晶振在狭山事业所主楼竣工
1986 年在爱知县冈崎市设立中部营业所
在马来西亚建立Malaysian Quartz Crystal Sdn. Bhd.(现为 NDK Quartz Malaysia Sdn. Bhd.)
狭山事业所新馆竣工
1988 年在新加坡设立NDK Electronics Singapore Pte. Ltd.(现为 NDK Crystal Asia Pte. Ltd.)
在英国设立NDK Europe Ltd.
1989 年北在北海道函馆市建立函馆NDK株式会社
1990 年在东京都新宿区西新宿设立总公司事务所 在东京证券交易所 市场第2部上市
1994 年 在中国江苏省建立苏州日本电波工业有限公司,生产销售石英晶振,有源晶振,压控振荡器,恒温晶体振荡器(OCXO)、陶瓷谐振器等,在意大利设立NDK Italy Srl(现为 NDK Europe Ltd. Italy Office)NDK取得ISO9001认证
1995 年在香港成立日本电波工业(香港)有限公司
1998 年 NDK取得QS9000认证 在东京证券交易所 市场第1部上市
1999 年狭山事业所取得ISO14001认证
2001 年在德国设立NDK Europe Ltd. German Office
2002 年 NDK America, Inc. 的总公司办公室搬至美国伊利诺斯州在美国伊利诺斯州成立NDK America, Inc. 在北海道函馆市建立NRS Technologies Inc. 在中国上海设立日电波水晶(上海)贸易有限公司
2004 年在北海道千岁市成立千岁技术中心
2005 年函馆NDK吸收合并NRS Technologies Inc. 总公司搬至东京都涉谷区笹冢
2008 年品质保证试验室取得ISO/IEC 17025:2005的认证获东京海关批准为特定出口商
2009 年狭山事务所内的新研发大楼"Laboratory ATOM"竣工在中国苏州设立苏州日电波贸易有限公司
2010 年 NDK石英晶振成为日本国内第一家遵循IFRS准则的企业
2014 年 NDK晶振集团取得ISO13485认证
2015 年日本电波工业株式会社NDK晶振总部迁到东京都涩谷区笹冢(和迁移前相同区域)
NDK晶振,温补晶振,NT5032BB晶振,日本进口有源晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.
NDK晶振型号 |
NT2016SA(TCXO) |
|
输出频率范围 |
10~52MHz |
|
标准频率 |
16.368M/16.369M/19.2M/26M/33.6M/38.4M/52M |
|
电源电压范围 |
+1.68~+3.5V |
|
电源电压(Vcc) |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
消耗电流 |
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz) |
|
待机时电流 |
-更多详细参数信息请联系我们http://www.vc-tcxo.com/ |
|
输出电压 |
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled) |
|
输出负载 |
10kΩ//10pF |
|
频率稳定度 |
常温偏差 |
±1.5×10-6max.(After 2 reflows) |
温度特性 |
±0.5×10-6,±2.5×10-6max./-30~+85℃ |
|
电源电压特性 |
±0.2×10-6max.(VCC±5%) |
|
负载变化特性 |
±0.2×10-6max.(10kΩ//10pF±10%) |
|
长期变化 |
±1.0×10-6max./year |
|
频率控制 |
控制灵敏度 |
- |
频率控制极性 |
- |
|
启动时间 |
2.0ms max. |
日本电波基干网络装置的高精度TCXO晶振型号
NDK晶振型号 |
频率范围 |
尺寸大小 |
工作温度范围 |
频率 |
电源电压 |
||||
Min. |
Max. |
L |
W |
H |
Min. |
Max. |
[×10-6] |
[VCC] |
|
NT5032BA晶振 |
10 |
26 |
5.0 |
3.2 |
1.8 |
-10 |
+70 |
± 0.07 |
+3.3 |
10 |
40 |
5.0 |
3.2 |
1.8 |
-40 |
+85 |
± 0.28 |
+3.3 |
|
10 |
25 |
5.0 |
3.2 |
1.8 |
-40 |
+105 |
± 0.5 |
+3.3 |
|

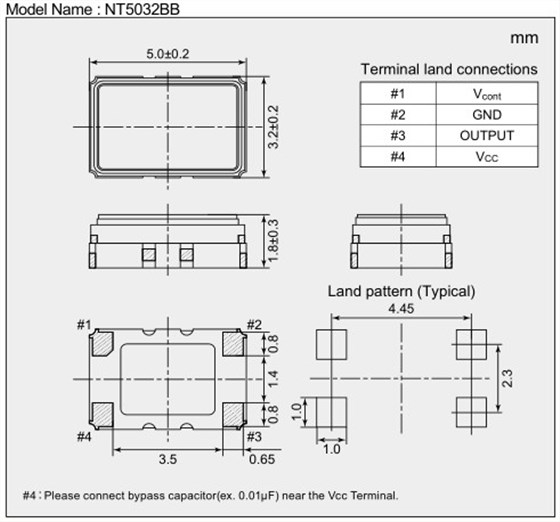

NT5032BB晶振 |
10 |
26 |
5.0 |
3.2 |
1.8 |
-10 |
+70 |
± 0.07 |
+3.3 |
10 |
40 |
5.0 |
3.2 |
1.8 |
-40 |
+85 |
± 0.28 |
+3.3 |
|
10 |
25 |
5.0 |
3.2 |
1.8 |
-40 |
+105 |
± 0.5 |
+3.3 |
|
NT7050BB晶振 |
10 |
26 |
7.0 |
5.0 |
2.0 |
-10 |
+70 |
± 0.07 |
+3.3 |
10 |
40 |
7.0 |
5.0 |
2.0 |
-40 |
+85 |
± 0.28 |
+3.3 |
|
10 |
25 |
7.0 |
5.0 |
2.0 |
-40 |
+105 |
± 0.5 |
+3.3 |
|
NT7050BC晶振 |
10 |
26 |
7.0 |
5.0 |
2.0 |
-10 |
+70 |
± 0.07 |
+3.3 |
10 |
40 |
7.0 |
5.0 |
2.0 |
-40 |
+85 |
± 0.28 |
+3.3 |
|
10 |
25 |
7.0 |
5.0 |
2.0 |
-40 |
+105 |
± 0.5 |
+3.3 |
在使用NDK晶振时应注意
晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别. NDK晶振,温补晶振,NT5032BB晶振,日本进口有源晶振
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
