香港NKG晶振|SEO7|SEO79B-38.400-MTC1.0|低EMI晶振

香港NKG晶振|SEO7|SEO79B-38.400-MTC1.0|低EMI晶振香港NKG晶振|SEO7|SEO79B-38.400-MTC1.0|低EMI晶振

产品简介

香港NKG晶振|SEO7|SEO79B-38.400-MTC1.0|低EMI晶振,香港NKG晶振,SEO7进口贴片晶振,有源晶振,SEO79B-38.400-MTC1.0晶振,晶体振荡器,2520石英晶振,四脚封装晶振,频率38.4MHz,电压2.5V,负载15pF,频率稳定性50ppm,工作温范围-10~70°C,耐老化晶振,轻薄小晶振,低EMI晶振,家庭自动化晶振,无线路由器晶振,音频系统晶振,CD录音机晶振.

产品详情

yijin-1香港NKG晶振|SEO7|SEO79B-38.400-MTC1.0|低EMI晶振,香港NKG晶振,SEO7进口贴片晶振,有源晶振,SEO79B-38.400-MTC1.0晶振,晶体振荡器,2520石英晶振,四脚封装晶振,频率38.4MHz,电压2.5V,负载15pF,频率稳定性50ppm,工作温范围-10~70°C,耐老化晶振,轻薄小晶振,低EMI晶振,家庭自动化晶振,无线路由器晶振,音频系统晶振,CD录音机晶振.

香港NKG晶振|SEO7|SEO79B-38.400-MTC1.0|低EMI晶振特点:

扩频输出是低EMI应用的理想选择。

减少EMI约5 ~ 15dB(取决于设计)

SMD封装尺寸为2.5 x 2.0 x 0.9mm,带有4个衬垫。

输出启用/禁用功能(输出三状态)。

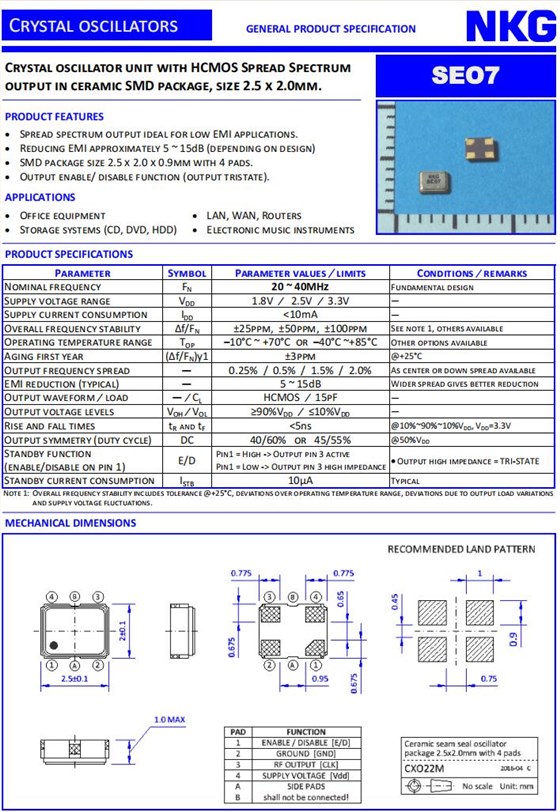

yijin-2香港NKG晶振|SEO7|SEO79B-38.400-MTC1.0|低EMI晶振规格表

Parameter Symbol Specifications Remarks
Frequency range FN 38.4MHz Fundamental DESIGN
Supply voltage range VDD 2.5 V -
Supply current consumption IDD <10mA -
Overall frequency stability Δf/FN ±50ppm Depending on operating temperaturerange, other options available
Operating temperature range TOP –10°C ~+70°C Options available
Aging first year
(Δf/FN)y1
±3ppm
@+25°C
Output frequency spread
- 0.25% / 0.5% / 1.5% / 2.0%
As center or down spread available
EMI reduction (typical)
- 5 ~ 15dB
Wider spread gives better reduction
Output waveform /load — /CL HCMOS /15pF -
Output voltage levels VOH /VOL ≥90%VDD /≤10%VDD -
Rise and fall times
tR and tF
<5.0ns
@10%~90%~10%VDD, VDD =3.3V
Output symmetry (duty cycle) DC 40/60% OR45/55% @50%VDD
Standby function (E/D on pin 1)
E/D
Pin1 = High -> Output pin 3 active Pin1 = Low -> Output pin 3 high impedance
Output high impedance = TRI-STATE
Standby current consumption
ISTB
10µA
Typical

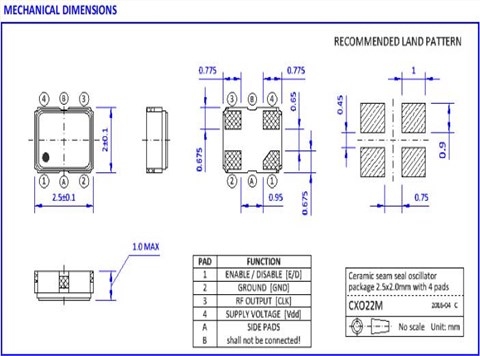

yijin-3香港NKG晶振|SEO7|SEO79B-38.400-MTC1.0|低EMI晶振尺寸图

SEO7-1SEO7-2
