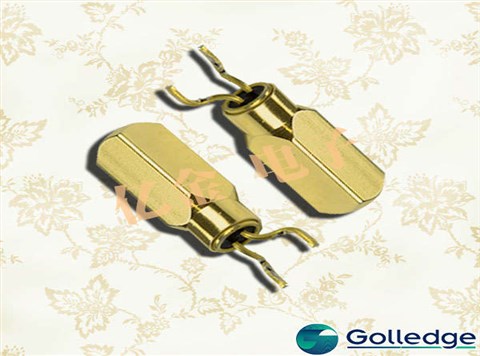

弯脚DIP型压电石英晶体,6.7*1.4mm插件晶振,MS3V晶振

YJ-2

高利奇晶振公司专业和高效的方法使之成为世界上许多领先的电子oem和CEMs的首选供应商。专用IT人员确保操作得到最高质量和安全系统的支持。高利奇是英国增长最快的压电石英晶体元器件、压电石英晶体、有源晶振频率产品供应商。总部位于西英格兰心脏地带的一个美丽的转换农场建筑的收集，golledge向全世界50多个国家的出口，占收入的60%以上。golledge晶振,插件晶振,MS3V晶振
我们的全部产品是在本网站的产品领域指定的，是最新信息的确定来源，包括数据表、产品公告、白皮书等。我们的产品广泛应用于电子工业，包括电信、卫星、微处理器、航空航天、汽车、仪器和医疗应用。golledge是英国发展最快的频率产品供应商。我们在竞争激烈的市场上继续成功是对我们的产品质量和出色的服务的敬意。弯脚DIP型压电石英晶体,6.7*1.4mm插件晶振,MS3V晶振

高利奇晶振,插件晶振,MS3V晶振.引脚焊接型石英晶体元件，长时间大量库存常用频点，高精度的频率和晶振本身更低的等效串联电阻。常用负载电容，因插件型镜头成本更低和更高的批量生产能力。主要应用于电视，机顶盒，LCDM和游戏机家用常规电器数码产品等的最佳选择，符合RoHS/无铅。石英晶体谐振器本身设计合理，成本和性能良好。

yijin-2

高利奇晶振规格	单位	MS3V晶振		石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40°C～+8125°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1μW～100μW
频率公差	f_— l	±20 × 10-6(标准), (±20 × 10-6～±100 × 10-6可用)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com/
频率温度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	7.0pF~12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3 × 10-6/ year Max.	+25°C,第一年

yijin-3

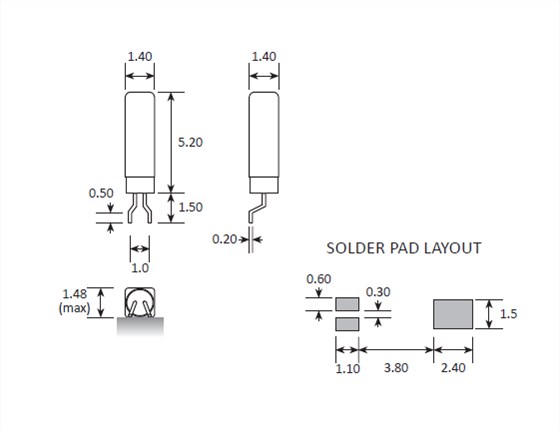

ms3v 6714

耐焊性
加热包装材料至+150°C以上会破坏弯脚插件型无源晶振特性或损害谐振器。如需在+150°C以上焊接晶体产品，建议使用SMD晶体。在下列回流条件下，对晶体产品甚至SMD晶振使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。弯脚DIP型压电石英晶体,6.7*1.4mm插件晶振,MS3V晶振
自动安装时的冲击
自动安装和真空化引发的冲击会破坏弯脚贴片晶振特性并影响这些进口晶体振荡器。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保特殊定制弯脚晶振未撞击机器或其他电路板等。
每个封装类型的注意事项
（1）陶瓷包装产品与SON产品
在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。golledge晶振,插件晶振,MS3V晶振
