希华晶振晶体科技有限公司敏锐地掌握电子产品轻薄短小化、快速光电宽频传输与高频通讯的发展主流,致力于开发小型化、高频与光电领域等产品,与日本同业并驾齐驱.且深耕微机电(MEMS)技术领域,加速导入TF SMD Crystal的量产,藉以扩大公司营收规模并且提升获利空间.
希华晶振晶体科技有限公司藉由台湾、日本、大陆三地的产品设计开发与制程资源整合,不断开发创新及制程改造,以全系列完整产品线,来满足客户对石英元件多样化的需求.积极地透过产学合作与配合国外技术引进开发新产品,多角化经营、扩大市场领域,此亦为公司得以永续经营的方针.
十年的时间里希华晶体科技刻苦专研,开发大量新产品,正式从原始普通石英晶体谐振器,慢慢的步入SMD晶体,有源贴片晶振领域,并且成功在1998年回到祖国的怀抱,到了没了的中国广东省东莞市投资建厂, 主要生产SMD晶振系列,刚开始以有源5070mm石英晶体振荡器为主.后在慢慢的开始量产常规石英晶体谐振器,后以小尺寸3225mm,2520贴片晶振为主.

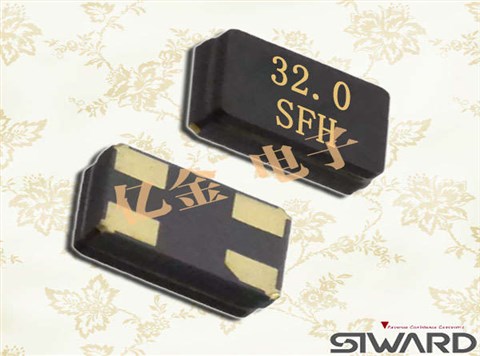

希华晶振,无源晶振,GX-70504晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.
|
希华晶振规格 |
单位 |
GX-70504晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
80MHZ~54.0MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
在使用希华晶振时应注意以下事项:
晶振在工作中出现异常技术问题：
这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.
我们从晶振使用输出无信号开始寻找相关问题.
我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶振（XOUT）的输出端子的输出信号,而是从在终端（辛）输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.
你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.希华晶振,无源晶振,GX-70504晶振
如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.
