产品简介

TCXO温补晶振,GTXO-566T振荡器,GTXO-566T/M-20MHz,高利奇有源晶振,低功耗振荡器 GTXO-566T/M-20MHz是高利奇推出的一款 TCXO 温补晶振,属于有源晶振.它能输出精准的 20MHz 频率，借助先进的温度补偿技术，可有效应对环境温度变化，保证频率的高度稳定。低功耗设计使其在运行过程中能耗更低，既能延长设备续航，又能减少发热。适用于通信基站、卫星导航、物联网终端等多种对频率稳定性和功耗有严格要求的电子设备，是提升设备性能的可靠选择。

产品详情

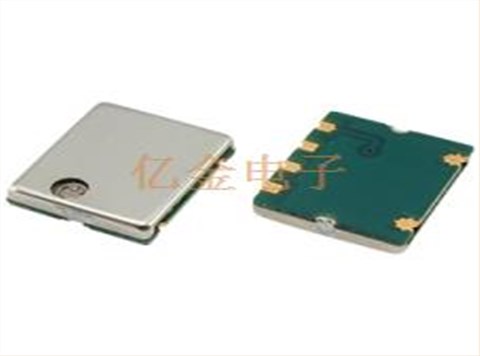

yijin-1 TCXO温补晶振,GTXO-566T振荡器,GTXO-566T/M-20MHz,高利奇有源晶振,低功耗振荡器

在对时钟精度和稳定性要求极高的电子设备领域，高利奇晶振的 GTXO - 566T/M - 20MHz 温补晶振（TCXO）展现出卓越的性能。作为一款有源晶振，它自带起振电路，能稳定输出精准的 20MHz 频率信号。
其核心优势在于采用了先进的温度补偿技术。电子设备在运行过程中，环境温度的变化会对晶振频率产生影响，而这款温补晶振能够实时感知温度变化，并迅速调整输出频率，确保频率的高度稳定。
同时，低功耗是它的另一大亮点。在如今追求节能环保的时代，低功耗设计不仅能延长设备的续航时间，还能减少发热，提高设备的可靠性和稳定性。无论是在通信基站、卫星导航设备，还是物联网终端等对功耗和频率稳定性要求苛刻的应用场景中，GTXO-566T振荡器都能凭借其出色的性能，为设备的稳定运行提供有力保障。

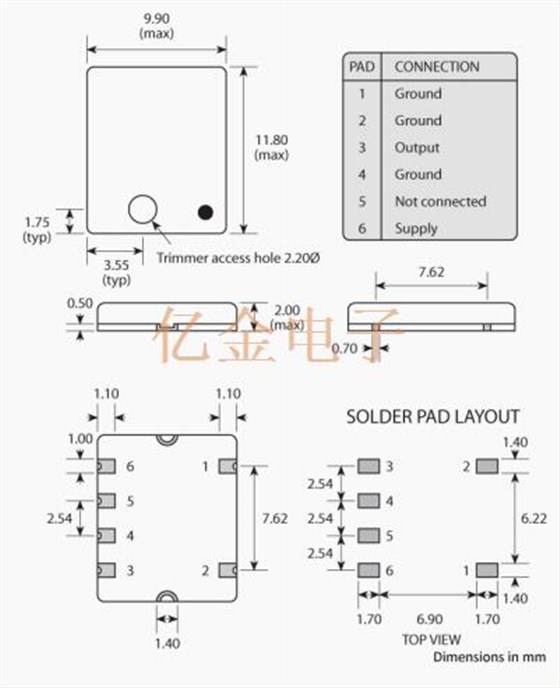

yijin-2 TCXO温补晶振,GTXO-566T振荡器,GTXO-566T/M-20MHz,高利奇有源晶振,低功耗振荡器

频率范围	9.60 ~ 50.0兆赫
尺寸	11.8 x 9.9 x 2.0 毫米
包装样式	6 个垫子，带微调附件
储存温度范围	-40 至 +85°C
频率与电源电压	±0.3 ppm （<22.0MHz）
	±0.5 ppm （<28.0MHz）
	±1.0 ppm （<50.0MHz）
频率与负载变化	±0.3ppm （10kΩ±10%//10pF±10%）
陈酿（第一年）	±1.0 页/分钟（<22.0 MHz）
	±1.5 页/分钟（<28.0 MHz）
	±2.0 页/分钟（<50.0 MHz）
电源电流	最大 2.0mA （<22.0MHz）
	最大 3.0mA （<28.0MHz）
	最大 4.0mA （<50.0MHz）
输出波形	削波正弦波，0.8V p-p（典型值）
测试负载	10kΩ // 10pF
频率调整	±3ppm min，通过内部微调器
预设频率	±0.5 页/分钟 / +25°C ±2°C
净质量	453 毫克

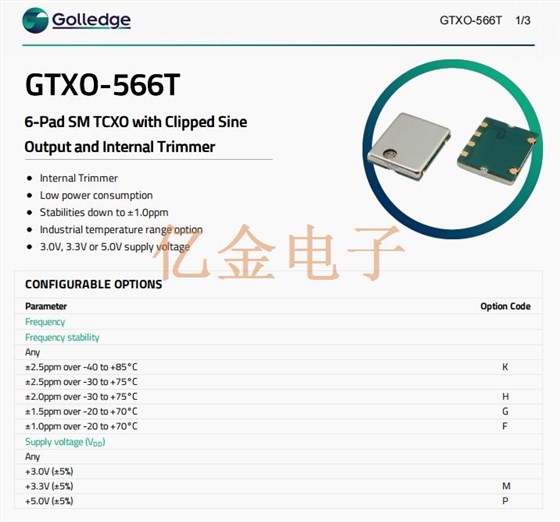

yijin-3 TCXO温补晶振,GTXO-566T振荡器,GTXO-566T/M-20MHz,高利奇有源晶振,低功耗振荡器

yijin-4

TCXO温补晶振,GTXO-566T振荡器,GTXO-566T/M-20MHz,高利奇有源晶振,低功耗振荡器
所有产品的共同点
1、抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
