产品简介

32.768KHZ系列,在当今全球晶振市场说的上是质优价廉,产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式,还有时钟模块焊接模式,产品具有无源32.768KHZ,也有带电压模式的32.768KHZ晶体系列,产品应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域,因32.768KHZ晶体本身外观款式多元化,所以适合多个产品应用.并且满足欧盟ROHS环保要求,晶体本身有重量轻,体积小,超薄型等多种优势,得到市场认可.

产品详情

GOLL-2

高利奇晶振公司自1990年我们成立以来,一直享有空前的成功.经过多年的持续增长,高利奇公司晶振现在是英国领先的频率控制产品供应商.这一增长是通过保持我们对客户的需求以及努力达到并超越他们的努力来实现的.高利奇公司晶振总部位于英格兰西南部腹地的一个美丽的农场建筑,向全世界50多个国家出口,占收入的60%以上.

高利奇晶振公司是全球电子工业生产频率控制产品的主要供应商.所生产的产品范围包括:

石英晶体,振荡器,实时时钟,温补晶振,压控晶振,温控晶振,水晶过滤器,(表面声波)设备等.产品广泛应用于电子工业,包括电信、卫星、微处理器、航空航天、汽车、仪表和医疗应用.

高利奇晶振公司专业和高效的方法使之成为世界上许多领先的电子oemCEMs的首选供应商.专用IT人员确保操作得到最高质量和安全系统的支持.高利奇是英国增长最快的压电石英晶体元器件、压电石英晶体、有源晶体频率产品供应商.我们在竞争市场上的持续成功是对我们产品质量和卓越服务的敬意.电子和技术相关产业正在迅速发展.在技术进步和商业世界的发展中,高利奇有足够的资源和灵活性来支持客户的需求.

高利奇晶振的理念始终是以产品质量和服务的一致性为基础的.多年来,我们一直努力保持我们的晶振,石英晶振,有源晶振,压控振荡器在频率控制市场的最前沿.我们非常重视与我们的生产伙伴建立的关系,每一个都精心挑选,以满足他们对客户服务和产品质量标准的承诺.

我们能够支持客户最复杂和最苛刻的需求.让我们有别于其他石英晶振晶体供应商是我们的员工的经验和能力.我们的业务团队是行业中经验最丰富、知识最丰富的团队之一,能够为客户提供友好、专业的建议和高效的服务.

高利奇石英晶振公司深入贯彻落实科学发展观,牢固树立安全发展理念,强化责任,狠抓落实,加强防范,坚决遏制重特大事故发生.

要毫不松懈地抓好压电石英晶体元器件、压电石英晶体、贴片晶振,有源晶体、安全环保工作,坚持把“环保优先、安全第一、质量至上、以人为本”的理念落实到生产建设全过程.

带动各项安全环保工作规范化、程序化、科学化管理,加快实现安全环保形势持续好转、根本好转的工作思路.

高利奇石英晶振公司进一步解放思想,学习先进,总结实践,针对新形势、新情况,抓好理念创新,促进安全环保工作更加科学、更加有效.

yijin-1

高利奇晶振,石英晶振,GSCX-26晶振,32.768K石英晶体频率稳定性强,在各种产品中面对不同环境其晶振都能够保持在10PPM高精度.具有极强的抗震性能,在常规的摔落以及物流运输过程中都不会受到影响.每一批生产的晶振在出厂时都会经过严格的检验,采用24小时老化测试为质量严格把关.

石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT .其它切型还有 CTDTGTNT .超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.00mm,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果.

yijin-2

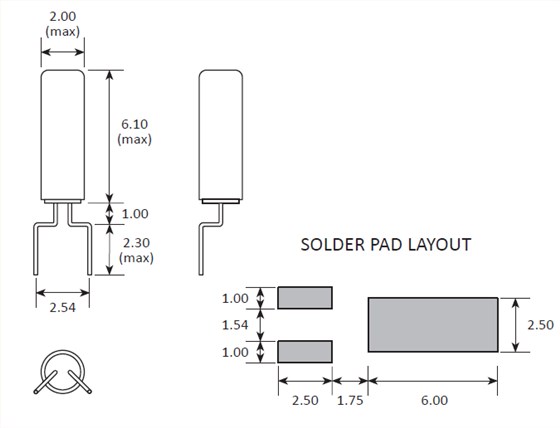

高利奇晶振规格

单位

晶振频率范围

石英晶振基本条件

标准频率

f_nom

30KHZ~165KHZ

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

yijin-3

gscx26 2-6

yijin-4在使用Golledge晶振时应注意以下事项:

以下是石英晶振电路设计匹配问题:

一般来说,微处理器的振荡电路由考毕兹电路显示派生如下:
镉和CG是外部负载电容,其中已建成的芯片组. (请参阅芯片组的规格)
Rf
为具有200KΩ?1MΩ反馈电阻.它的内置芯片一般设置.
Rd
为限流电阻470Ω1KΩ?.这个阻力是没有必要的公共电路,但仅用于具有高电源电路.

一个稳定的振荡电路需要的负电阻,其值应是晶振阻力的至少五倍.它可写为|-R|>5Rr.
例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于?200Ω时的晶振电阻值是40Ω.负阻的标准来评估一个振荡电路的质量.在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的.因此,这是非常重要的衡量负电阻(-R)以下说明:

线路连接的电阻(R)与晶体串联
2)从起点到振荡的停止点调整R的值.
3)振荡期间测量R的值.
4)你将能够获得负电阻的值,|·R|= R +Rr,RR =晶振的阻力.
附:所连接的电路的杂散电容,可能会影响测定值.

如果晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路.如果是这样的话,我们有三种方法来改善这样的情况:

降低外部电容(CdCG)的值,并采用其他晶振具有较低负载电容(CL.
采用具有较低电阻(RR)的晶振.
使用光盘和CG的不等价的设计.我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.高利奇晶振,石英晶振,GSCX-26晶振

当有信号输出从XOUT但不辛,其表示后面的功耗的情况下 - 电极后端电路是极其巨大的.我们可以添加一个缓冲电路的输出和它的后电极之间,以驱动后端电路.

1-5的方法上面提到的,你也可以按照步骤1-4-4的三种方法.如有不明白请联系我公司晶振的应用工程师和IC制造商寻求进一步的帮助,如果你的问题不能得到解决.系统无法运行,因为晶体没有足够的输出波形振幅.
