产品简介

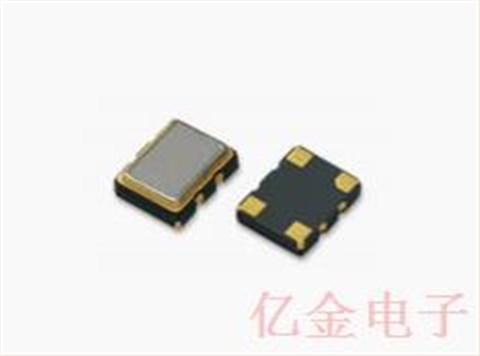

美国FMI贴片晶振中的FMVTCXS2系列频率范围是10~52MHz，频率公差为±2.0 ppm，该晶振的电源电压为1.8V/2.5V/3.3V，尺寸是3.2x2.5mm，为3225进口晶振，体积小型，属于VC-TCXO晶振，具有低功耗，低耗能，低电压，低抖动，低差损，低电平，低损耗，低电源电压等特点。该晶振适用于智能手机晶振，无线基站，精密仪器，GPS卫星，汽车应用等。美国FMI制造高质量的电压控制温度补偿晶体振荡器(VC-TCXO)产品包括HCMOS、TTL和正弦波振荡器设计，他们产品在无线通信等领域有广泛的应用便携式电话、甚高频/超高频收音机、有线电视、GPS仪器、锁相环电路、自动频率控制电路和射频(RF)模块。

产品详情

美国FMI贴片晶振,VC-TCXO晶振,FMVTCXS2系列,3225进口晶振,石英振荡器

美国FMI贴片晶振中的FMVTCXS2系列频率范围是10~52MHz，频率公差为±2.0 ppm，该晶振的电源电压为1.8V/2.5V/3.3V，尺寸是3.2x2.5mm，为3225进口晶振，体积小型，属于VC-TCXO晶振，具有低功耗，低耗能，低电压，低抖动，低差损，低电平，低损耗，低电源电压等特点。该晶振适用于智能手机晶振，无线基站，精密仪器，GPS卫星，汽车应用等。美国FMI晶振制造高质量的电压控制温度补偿晶体振荡器(VC-TCXO)产品包括HCMOS、TTL和正弦波振荡器设计，他们产品在无线通信等领域有广泛的应用便携式电话、甚高频/超高频收音机、有线电视、GPS仪器、锁相环电路、自动频率控制电路和射频(RF)模块。

美国FMI贴片晶振,VC-TCXO晶振,FMVTCXS2系列,3225进口晶振,石英振荡器

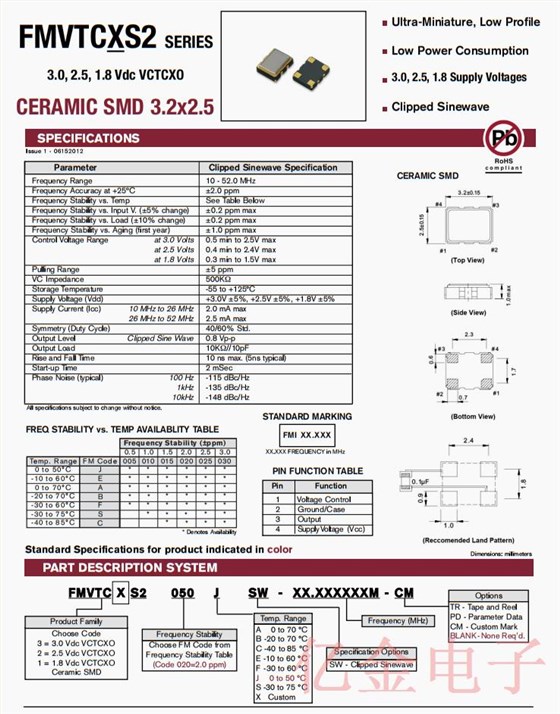

Parameter

Clipped Sinewave Specification

Frequency Range

10 - 52.0 MHz

Frequency Accuracy at +25ºC

±2.0 ppm

Frequency Stability vs. Temp

See Table Below

Frequency Stability vs. Input V. (±5% change)

±0.2 ppm max

Frequency Stability vs. Load (±10% change)

±0.2 ppm max

Frequency Stability vs. Aging (first year)

±1.0 ppm max

Control Voltage Range at 3.0 Volts

at 2.5 Volts

at 1.8 Volts

0.5 minto 2.5V max

0.4 minto 2.4V max

0.3 minto 1.5V max

Pulling Range

±5 ppm

VC Impedance

500KΩ

Storage Temperature

-55 to +125°C

Supply Voltage (Vdd)

+3.0V ±5%, +2.5V ±5%, +1.8V ±5%

Supply Current (Icc) 10 MHz to 26 MHz

26 MHz to 52 MHz

2.0 mA max

2.5 mA max

Symmetry (Duty Cycle)

40/60% Std.

Output LevelClipped Sine Wave

0.8 Vp-p

Output Load

10KΩ//10pF

Rise and Fall Time

10 ns max. (5ns typical)

Start-up Time

2 mSec

Phase Noise (typical) 100 Hz

1kHz

10kHz

-115 dBc/Hz

-135 dBc/Hz

-148 dBc/Hz

yijin-3 美国FMI贴片晶振,VC-TCXO晶振,FMVTCXS2系列,3225进口晶振,石英振荡器

yijin-4 美国FMI贴片晶振,VC-TCXO晶振,FMVTCXS2系列,3225进口晶振,石英振荡器

1、抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
