EPSON晶振,贴片晶振,FA2016AN晶振,FA2016AA晶振

EPSON晶振,贴片晶振,FA2016AN晶振,FA2016AA晶振EPSON晶振,贴片晶振,FA2016AN晶振,FA2016AA晶振

产品简介

适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

产品详情

EPSON-2

爱普生株式会社EPSON晶振爱普生拓优科梦,(EPSON YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶体, 晶振,石英晶振,有源晶振,压控振荡器, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO.19962月在中国苏州投资建厂,在当时员工人数就达2000,总投资4.055亿美元,公司占地200,现已经是世界500强企业.

日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件(苏州)有限公司】爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生(中国)有限公司共同投资成立的有限责任公司(外商合资).

EPSON晶振尽可能的采用无害的原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质、温室气体及其它污染物.集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用.

根据需要,提高环境技术、材料和产品的发展信息及环境管理活动的公开性.

爱普生晶振公司的目标是保证产品继续满足客户要求的同时对环境的影响降到最小,在生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进.

承诺保护环境,重视员工、客户和公众的健康和安全.我们从事任何活动,都要以注重安全和环保方式,并考虑到生态系统的复杂性和相关性.yijin-1EPSON晶振,贴片晶振,FA2016AN晶振,FA2016AA晶振,贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.yijin-2

爱普生晶振规格

单位

FA2016AN晶振频率范围

石英晶振基本条件

标准频率

f_nom

24MHZ~54MHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +825°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

爱普生晶振规格

单位

FA2016AA晶振频率范围

石英晶振基本条件

标准频率

f_nom

16MHZ~54MHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +125°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

yijin-3

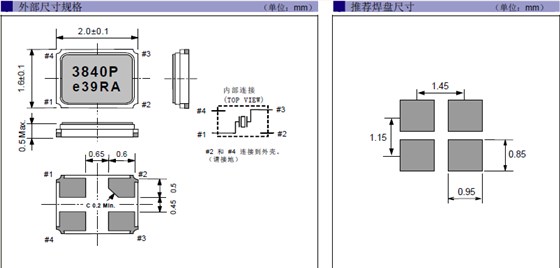

FA2016AN晶振尺寸图:

FA2016AN 2016汽车级FA2016AA晶振尺寸图:

FA2016AA 2016yijin-4

在使用爱普生晶振时应注意以下事项:

以下是石英晶振电路设计匹配问题:

一般来说,微处理器的振荡电路由考毕兹电路显示派生如下:
镉和CG是外部负载电容,其中已建成的芯片组. (请参阅芯片组的规格)
Rf
为具有200KΩ?1MΩ反馈电阻.它的内置芯片一般设置.
Rd
为限流电阻470Ω1KΩ?.这个阻力是没有必要的公共电路,但仅用于具有高电源电路.EPSON晶振,贴片晶振,FA2016AN晶振,FA2016AA晶振

一个稳定的振荡电路需要的负电阻,其值应是晶振阻力的至少五倍.它可写为|-R|>5Rr.
例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于?200Ω时的晶振电阻值是40Ω.负阻的标准来评估一个振荡电路的质量.在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的.因此,这是非常重要的衡量负电阻(-R)以下说明:

线路连接的电阻(R)与晶体串联
2)从起点到振荡的停止点调整R的值.
3)振荡期间测量R的值.
4)你将能够获得负电阻的值,|·R|= R +Rr,RR =晶振的阻力.
附:所连接的电路的杂散电容,可能会影响测定值.

如果石英贴片晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路.如果是这样的话,我们有三种方法来改善这样的情况:

降低外部电容(CdCG)的值,并采用其他晶振具有较低负载电容(CL.
采用具有较低电阻(RR)的晶振.
使用光盘和CG的不等价的设计.我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.

当有信号输出从XOUT但不辛,其表示后面的功耗的情况下 - 电极后端电路是极其巨大的.我们可以添加一个缓冲电路的输出和它的后电极之间,以驱动后端电路.

1-5的方法上面提到的,你也可以按照步骤1-4-4的三种方法.如有不明白请联系我公司晶振的应用工程师和IC制造商寻求进一步的帮助,如果你的问题不能得到解决.系统无法运行,因为晶体没有足够的输出波形振幅.
