Crystek美国晶振,CCPD-023石英晶体振荡器,CCPD-023X-25-150.000晶振

Crystek美国晶振,CCPD-023石英晶体振荡器,CCPD-023X-25-150.000晶振Crystek美国晶振,CCPD-023石英晶体振荡器,CCPD-023X-25-150.000晶振

产品简介

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

产品详情

SITIME-2

yijin-1

Crystek美国晶振,CCPD-023石英晶体振荡器,CCPD-023X-25-150.000晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

Crystek晶振是目前生产石英晶体振荡器方面位于全球领先地位,专业生产各种有源晶振,压控晶振,温补晶振,压控温补晶振,时钟晶振等,占市场上的石英晶体振荡器总额的大多数。为未来的科技做出了巨大的贡献。Crystek美国晶振,CCPD-023石英晶体振荡器,CCPD-023X-25-150.000晶振.

Crystek晶振集团与各部门建立有效的合作体系,为客户提供快速高质量的产品和服务,并与客户一起发展.为了向客户提供顶级的石英晶体,贴片晶振,有源晶振,压控晶体振荡器等产品,确保了石英晶振,贴片晶振,石英晶体振荡器等产品的质量控制过程,通过实施基础设施,通过各种商业地点的计算机网络,以及质量控制系统(ISO 9001)认证,实现了完美的通信领域产品.

yijin-2

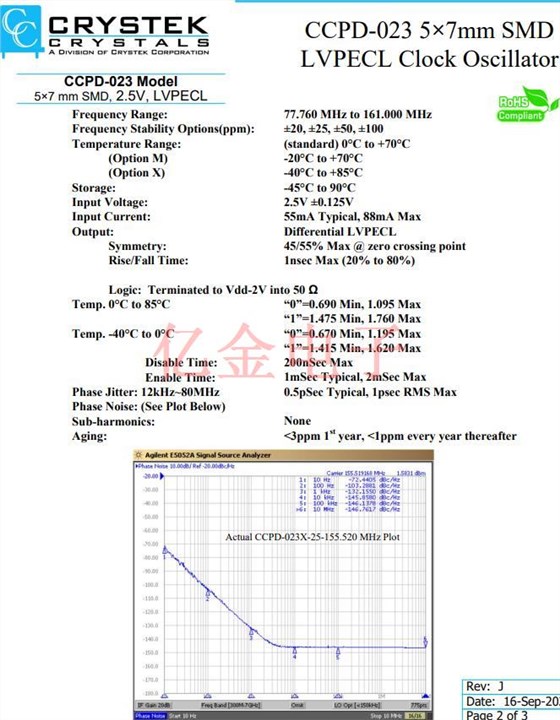

Frequency Range: 7.760 MHz to 161.000 MHz
Frequency Stability Options(ppm): ±20, ±25, ±50, ±100
Temperature Range:
(Option M)
(Option X)
(standard) 0°C to +70°C
-20°C to +70°C
-40°C to +85°C
Storage: -45°C to 90°C
Input Voltage: 2.5V ±0.125V
Input Current: 55mA Typical, 88mA Max
Output:
Symmetry:
Rise/Fall Time:
Differential LVPECL
45/55% Max @ zero crossing point
1nsec Max (20% to 80%)
Logic: Terminated to Vdd-2V into 50 Ω
Temp. 0°C to 85°C “0”=0.690 Min, 1.095 Max
“1”=1.475 Min, 1.760 Max
Temp. -40°C to 0°C “0”=0.670 Min, 1.195 Max
“1”=1.415 Min, 1.620 Max
Disable Time:
Enable Time:
Phase Jitter: 12kHz~80MH
200nSec Max
1mSec Typical, 2mSec Max
0.5pSec Typical, 1psec RMS Max
Phase Noise: (See Plot Below)
Sub-harmonics: None
Aging: <3ppm 1st year, <1ppm every year thereafter
yijin-3

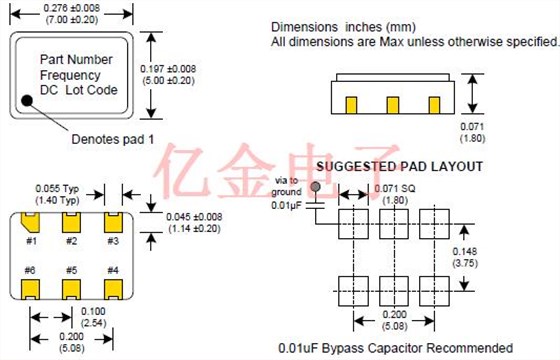

CCPD-023 7050 XO OSC LVPECL 2.5Vyijin-4

Crystek晶振注意事项:
粘合剂
请勿使用可能导致32.768KHZ贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768KHZ时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的贴片石英晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.Crystek美国晶振,CCPD-023石英晶体振荡器,CCPD-023X-25-150.000晶振.
安装方向
进口贴片晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.

CCPD-023 11
