产品简介

二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.

产品详情

WJ-1

微晶晶振,1978年成立于瑞士格伦兴,Swatch Group的供货商,提供手表音叉式晶体的产品.

而今,微晶晶振已经发展成为一家在微型音叉式石英晶体(32kHz ~ 250MHz)、实时时钟模块、晶振和OCXO晶体振荡器,有源晶振等多个领域的领导供货商,为世界一流的终端产品制造商提供从设计到量产的全方位支持,服务范围涵盖手机、计算机、汽车电子、手表、工业控制、植入式医疗及其他高可靠性产品.

瑞士微晶晶振按照IS014001标准的要求,建立环境管理体系,并在环境目标和方案设定之后追求持续的环境改善.

微晶晶振建立和遵守其严格的基于活动所在地法律法规的环境、安全和健康标准.将不断地扩展循环利用、能源和废弃物管理项目.

微晶晶振在瑞士、泰国建有石英晶振,晶体振荡器生产中心,及遍布世界各地的代表处.我们所有的产品都得到ISO9001ISO14001的认证,并达到RoHS,REACh等规范的要求.全球约550个员工的责任感和奉献精神是我们成功的基石.我们对管理、环境、社会责任都有明确的行为准则(比如对有争议的原材料的问题上),这些是我们在未来保持竞争优势的主要原因.

yijin-1

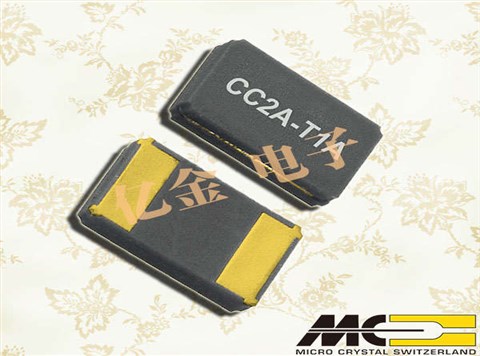

微晶晶振,石英晶体,CC2A-T1A晶振,CC2A-T1AH晶振,5032封装石英贴片晶振分为四个焊接脚和两个焊接脚,两个焊接脚的陶瓷面封装晶振归类于我们前面介绍晶振的文章中所说过的压电石英晶体谐振器。在不同环境下的多功能产品中具有高可靠性特点,不含铅汞符合欧盟要求的环保要求。5032两脚贴片晶振通过严格的频率分选,为编带盘装产品。贴片晶振相较于插件晶振能够应用于高速自动贴片机焊接,5032封装石英表贴式晶体谐振器小型设计,是笔记本、数码相机、智能手机、USB接口等智能设备优先选用的贴片晶振型号。

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

yijin-2

微晶晶振规格

单位

CC2A-T1A晶振频率范围

石英晶振基本条件

标准频率

f_nom

12MHZ~70MHZ

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

微晶晶振规格

单位

CC2A-T1AH晶振频率范围

石英晶振基本条件

标准频率

f_nom

14MHZ~40MHZ

标准频率

储存温度

T_stg

-55°C +200°C

裸存

工作温度

T_use

-55°C +175°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.vc-tcxo.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

yijin-3

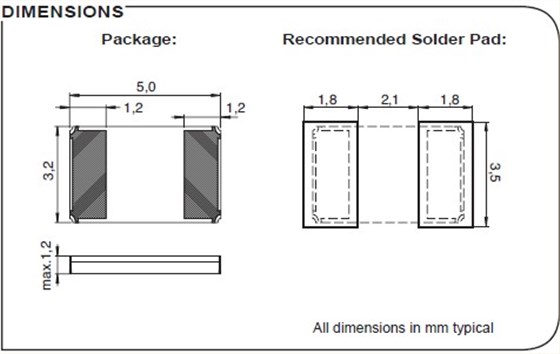

CC2A-T1A晶振尺寸图:

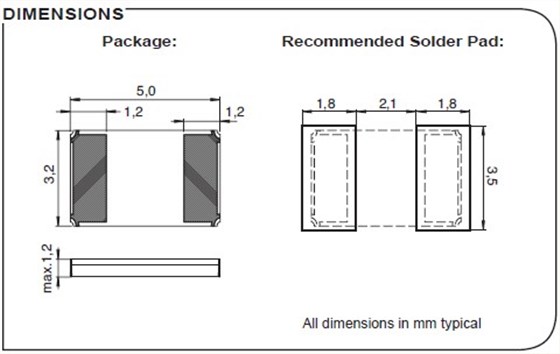

CC2A-T1A 5032CC2A-T1AH晶振尺寸图:

CC2A-T1AH 5032yijin-4在使用微晶晶振时应注意以下事项:

晶体产品线路焊接安装时注意事项

耐焊性:

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.微晶晶振,石英晶体,CC2A-T1A晶振,CC2A-T1AH晶振

1)柱面式产品和DIP产品

晶振产品类型

晶振焊接条件

插件晶振型,是指石英晶振采用引脚直插模式的情况下
比如:椭圆形引脚插件,圆柱晶体引脚插件

手工焊接+300°C或低于3秒钟
请勿加热封装材料超过+150°C

SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230°

+260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C

(2)SMD产品回流焊接条件图

用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断.请联系我们以便获取相关信息.
