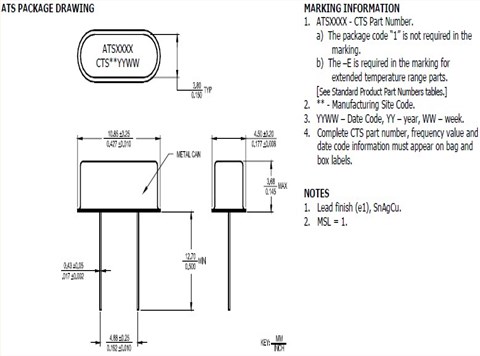

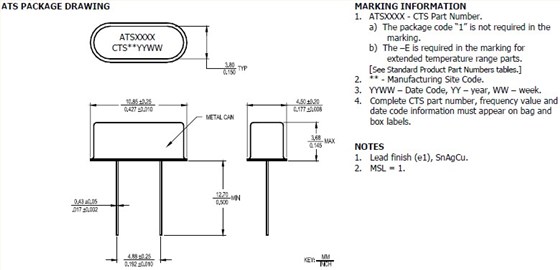

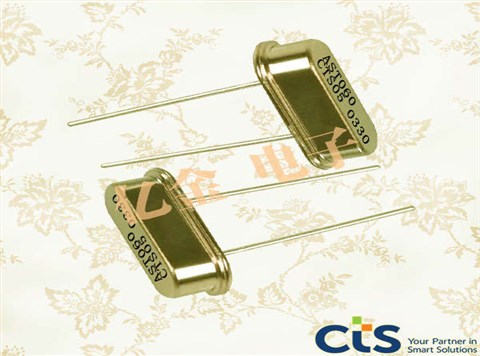

CTS晶振,49S晶振,ATS晶振,ATS25A-E晶振,引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.
CTS晶振规格 |
单位 |
ATS晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
3.2MHZ~64MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +85°C |
裸存 |
工作温度 |
T_use |
-20°C ~ +70°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
在使用CTS晶振时应注意以下事项:
石英晶体振荡器和实时时钟模块:
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.CTS晶振,49S晶振,ATS晶振,ATS25A-E晶振
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
