美国艾博康进口高性能晶振ABL,ABLS-20.000MHZ-B4-T插件晶振

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

Abracon llc晶振集团是全球频率控制、信号调节、时钟分布和磁性元件的制造商.Abracon提供广泛的石英晶体、晶体和MEMS振荡器、压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,实时时钟、天线、蓝牙模块、陶瓷谐振器、电感滤波器和谐振器、电感器、变压器和电路保护元件.

Abracon llc晶振集团已通过iso9001:2008认证,在加州和伊利诺斯州拥有设计和应用工程资源;在得克萨斯州、加利福尼亚州、中国、台湾、新加坡、苏格兰和德国的销售办事处,主要生产销售石英晶振,石英晶体,贴片晶振,石英晶体振荡器,有源晶振等.

Abracon llc成立于1992年8月5日,其愿景是成为全球顶级制造商,并拥有非并行应用工程和销售支持.为了实现这一愿景,Abracon获得了iso9001 - 2008质量认证,在北美和海外的生产设施和技术合作伙伴中选择了股权投资,建立了与即将到来的技术公司的渠道伙伴关系,并在其加州的位置设立了一个国家的艺术工程实验室.

2013年11月,Abracon llc晶振集团在德克萨斯州奥斯汀建立了一个新的中西部订单执行中心.这种扩张是必要的,因为Abracon晶振的快速增长和更好的服务于我们的东海岸和欧洲的客户.

Abracon llc晶振集团供应石英晶体,贴片晶振,有源晶振,压电晶振,石英晶体振荡器等.广泛用于与商业、工业、消费者和选择的军事应用等.

Abracon llc晶振进一步解放思想,学习先进,总结实践,针对新形势、新情况,抓好理念创新,促进石英晶振,有源晶振, 32.768K钟表晶振,温补晶振安全环保工作更加科学、更加有效.

Abracon llc晶振坚持运用,不断完善,持续改进,更要针对新情况、新问题,不断学习先进,总结经验,结合实际,及时改进旧方法,勇于摈弃落后方法.

要积极开展安全经验分享活动,让每一个单位、每一个人的经验和教训变成大家的经验,成为企业的财富.

美国艾博康进口高性能晶振ABL,ABLS-20.000MHZ-B4-T插件晶振,美国Abracon晶振公司，Abracon晶振美国晶振,艾博康晶振,进口晶振,高性能晶振,ABL晶振,ABLS-20.000MHZ-B4-T晶振,插件晶振,49S晶振,石英晶振,无源晶振,高品质晶振,车载收音机晶振,学生学习用品晶振,ABLS-4.500MHZ-B4-T晶振，ABLS-5.000MHZ-B4-T晶振，ABLS-6.144MHZ-B4-T晶振

美国艾博康进口高性能晶振ABL,ABLS-20.000MHZ-B4-T插件晶振

Abracon晶振规格	单位	ABL晶振频率范围	石英晶振基本条件
标准频率	f_nom	20MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6(标准), (±15 × 10-6～ ±50 × 10-6可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	18PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

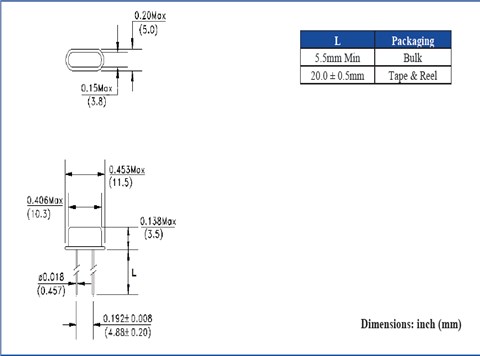

美国艾博康进口高性能晶振ABL,ABLS-20.000MHZ-B4-T插件晶振

美国艾博康进口高性能晶振ABL,ABLS-20.000MHZ-B4-T插件晶振

在使用Abracon晶振时应注意以下事项

晶振在工作中出现异常技术问题：

这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.

我们从晶振使用输出无信号开始寻找相关问题.

我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶振（XOUT）的输出端子的输出信号,而是从在终端（辛）输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.Abracon晶振,石英晶振,ABL晶振

你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.

如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.

ABRACON原厂编码	生产厂家	型号	频率	频率偏差	负载电容	工作温度
ABLS-16.000MHZ-B4-T	Abracon LLC	ABLS	16MHz	±30ppm	18pF	-20°C ~ 70°C
ABLS-16.000MHZ-B4-T	Abracon LLC	ABLS	16MHz	±30ppm	18pF	-20°C ~ 70°C
ABLS-16.000MHZ-B4-T	Abracon LLC	ABLS	16MHz	±30ppm	18pF	-20°C ~ 70°C
ABLS-8.000MHZ-B4-T	Abracon LLC	ABLS	8MHz	±30ppm	18pF	-20°C ~ 70°C
ABLS-8.000MHZ-B4-T	Abracon LLC	ABLS	8MHz	±30ppm	18pF	-20°C ~ 70°C
ABLS-8.000MHZ-B4-T	Abracon LLC	ABLS	8MHz	±30ppm	18pF	-20°C ~ 70°C
ABLS-25.000MHZ-B4-F-T	Abracon LLC	ABLS	25MHz	±30ppm	18pF	-20°C ~ 70°C
ABLS-25.000MHZ-B4-F-T	Abracon LLC	ABLS	25MHz	±30ppm	18pF	-20°C ~ 70°C
ABLS-25.000MHZ-B4-F-T	Abracon LLC	ABLS	25MHz	±30ppm	18pF	-20°C ~ 70°C
ABLS-4.9152MHZ-T	Abracon LLC	ABLS	4.9152MHz	±50ppm	18pF	0°C ~ 70°C
ABLS-4.9152MHZ-T	Abracon LLC	ABLS	4.9152MHz	±50ppm	18pF	0°C ~ 70°C
ABLS-4.9152MHZ-T	Abracon LLC	ABLS	4.9152MHz	±50ppm	18pF	0°C ~ 70°C
ABLS-12.000MHZ-B2-T	Abracon LLC	ABLS	12MHz	±20ppm	18pF	-20°C ~ 70°C
ABLS-12.000MHZ-B2-T	Abracon LLC	ABLS	12MHz	±20ppm	18pF	-20°C ~ 70°C
ABLS-12.000MHZ-B2-T	Abracon LLC	ABLS	12MHz	±20ppm	18pF	-20°C ~ 70°C
ABLS-24.000MHZ-D2-T	Abracon LLC	ABLS	24MHz	±20ppm	18pF	-40°C ~ 85°C
ABLS-24.000MHZ-D2-T	Abracon LLC	ABLS	24MHz	±20ppm	18pF	-40°C ~ 85°C
ABLS-24.000MHZ-D2-T	Abracon LLC	ABLS	24MHz	±20ppm	18pF	-40°C ~ 85°C
ABLS-6.000MHZ-D-T	Abracon LLC	ABLS	6MHz	±50ppm	18pF	-40°C ~ 85°C
ABLS-6.000MHZ-D-T	Abracon LLC	ABLS	6MHz	±50ppm	18pF	-40°C ~ 85°C
ABLS-6.000MHZ-D-T	Abracon LLC	ABLS	6MHz	±50ppm	18pF	-40°C ~ 85°C
ABLS-25.000MHZ-B2F-T	Abracon LLC	ABLS	25MHz	±20ppm	18pF	-20°C ~ 70°C
ABLS-25.000MHZ-B2F-T	Abracon LLC	ABLS	25MHz	±20ppm	18pF	-20°C ~ 70°C
ABLS-25.000MHZ-B2F-T	Abracon LLC	ABLS	25MHz	±20ppm	18pF	-20°C ~ 70°C
ABLS-7.3728MHZ-B2-T	Abracon LLC	ABLS	7.3728MHz	±20ppm	18pF	-20°C ~ 70°C
ABLS-7.3728MHZ-B2-T	Abracon LLC	ABLS	7.3728MHz	±20ppm	18pF	-20°C ~ 70°C
ABLS-7.3728MHZ-B2-T	Abracon LLC	ABLS	7.3728MHz	±20ppm	18pF	-20°C ~ 70°C
ABLS-20.000MHZ-B2-T	Abracon LLC	ABLS	20MHz	±20ppm	18pF	-20°C ~ 70°C
ABLS-20.000MHZ-B2-T	Abracon LLC	ABLS	20MHz	±20ppm	18pF	-20°C ~ 70°C
ABLS-20.000MHZ-B2-T	Abracon LLC	ABLS	20MHz	±20ppm	18pF	-20°C ~ 70°C
