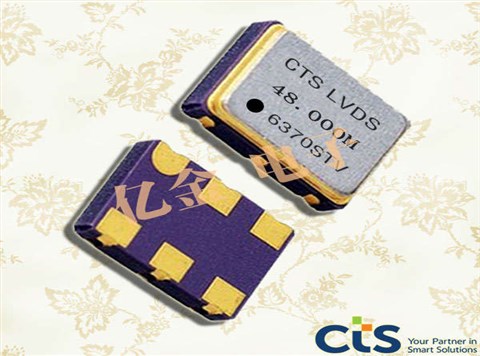

CTS晶振,有源晶振,654C晶振,HCMOS输出振荡器

CTS晶振,有源晶振,654C晶振,HCMOS输出振荡器CTS晶振,有源晶振,654C晶振,HCMOS输出振荡器

产品简介

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PCLCDM等高端数码领域,符合RoHS/无铅.

产品详情

CTS-2

CTS晶振公司在大萧条时期,对便宜的台式收音机的需求增加了,而芝加哥电话供应公司则以更低成本和稳定的碳组成可变电阻器的发展作为回应,这有助于降低无线电元件的成本.在这段时间里,公司从一个生产成品(电话和交换机)的制造商发展成一个部件制造商.

20世纪60年代初,芝加哥电话供应公司已经多元化经营多种开关、可变电阻和各种晶振,石英晶体,贴片晶振,有源晶振等电子元件的制造商.然而,该公司20多年来一直没有生产商用电话.几十年来,随着新技术和新产品的创新,新市场不断扩张,很明显,原来的名称不再适合公司.

1960,芝加哥电话供应公司正式更名为CTS公司,以更准确地反映其多样化的产品线.196264日那天,CTS上市的普通股€?Big那些€?纽约证券交易所.这一天标志着CTS作为一家公司发展的转折点,因为在纽约证券交易所上市,使该公司在国际业务上有了更大的知名度.

与此同时,CTS晶振通过收购和内部开发,扩展了产品组合,包括石英晶体振荡器,压电水晶, 压电石英晶体,有源晶体水晶过滤器、石英振荡器、选择器开关和扬声器,以及扩展的可变电阻业务.随着电子产品行业的需求被称为电子产品的小型化,CTS的反应是制造混合微型电路,设计出更多的功能到更小的包里,在各种各样的应用中,如心脏起搏器和导弹制导系统.

消费电子制造业的发展带动了许多美国人的发展电子制造商在亚洲开设业务.

2007,CTS完成收购阿尔法陶瓷、压电陶瓷材料的提供者为传感器,石英晶体谐振器,贴片晶振和传感器制造商在军事和航空市场.因此,CTS增强其全球领先地位在压电陶瓷具有一个独特的范围的能力.2008年收购Tusonix Inc .,在诺加利斯,制造业务墨西哥,增加了电磁和射频干扰(EMI / RFI)过滤器组件CTS系列产品.

2008CTS晶振公司收购的Tusonix公司,在墨西哥的诺加斯生产操作,增加了电磁和无线电频率干扰(EMI / RFI)过滤组件到CTS产品系列.

2012,CTS完成了对valpey - fisher公司的收购,该公司是精密频率晶体振荡器设计和制造的领导者.收购扩大CTSa目前€™技术和工程能力.同年也是CTS收购D&R技术公司(D&R)的一年.D&R是一家私营企业,专门为汽车轻型汽车市场设计传感器、开关和机电组件.收购显著扩大CTSa目前€™汽车传感器产品平台战略.

20131,基兰Oa€™沙利文加入CTS总裁兼首席执行官.在今年,CTSa目前€™s重新定义策略来简化业务模型,关注和推动盈利增长导致减少全球足迹,改进的竞争地位和盈利能力提高.作为战略的一部分,CTS出售了EMS业务.

yijin-1

CTS晶振,有源晶振,654C晶振,HCMOS输出振荡器,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-ExpressSDH / SONET发射基站等领域.符合RoHS/无铅.

晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

yijin-2

CTS晶振型号

符号

654C晶振

输出规格

-

HCMOS

输出频率范围

fo

10M~250MHZ

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6max., ±100×10-6max.

保存温度范围

T_stg

-40~+85

运行温度范围

T_use

-10~+70 ,-40~+85

消耗电流

ICC

20mA max.

待机时电流(#1引脚"L"

I_std

10μA max.

输出负载

Load-R

100Ω (Output-OutputN)

波形对称

SYM

45~55% [at outputs cross point]

0电平电压

VOL

-更多详细参数请联系亿金电子http://www.vc-tcxo.com

1电平电压

VOH

-

上升时间 下降时间

tr, tf

0.4ns max. [20~80% Output-OutputN]

差分输出电压

VOD1, VOD2

0.247~0.454V

差分输出误差

VOD

50mV [VOD=VOD1VOD2]

补偿电压

VOS

1.125~1.375V

补偿电压误差

VOS

50mV

交叉点电压

Vcr

-

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

总抖动(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖动

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHz
fo<40MHz,fo offset:12kHz?5MHz fo40MHz,fo offset:12kHz?20MHz]

yijin-3

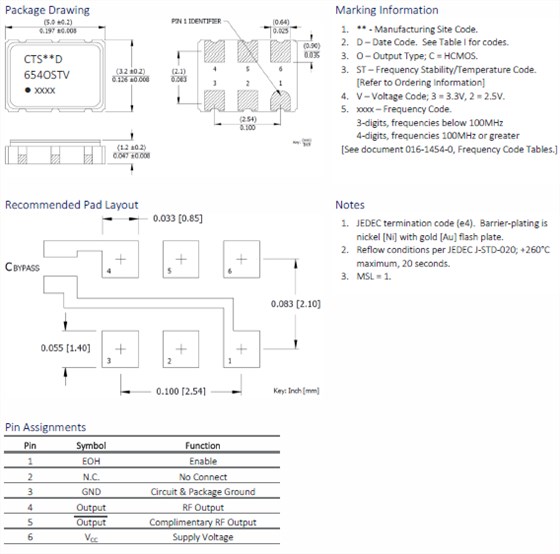

654C 5032 OSC

yijin-4

使用CTS晶振时应注意以下事项

用于晶体振荡器的主要术语解释如下:

标称频率:

振荡器输出频率的标称值.

总体频率容差:

振荡器输出频率的偏差程度

标称频率.(这包括温度偏差,常温和电源变化.

工作温度范围

温度范围内的输出频率容差振荡器和其他输出信号特性可以满足设定规格.

绝对最大额定值:

保证振荡器的最大额定值;这个限制绝不能超过.如果超过此额定值,振荡器的可靠性可能会降低或振荡器本身可能会被摧毁.

待机功能:

控制(启动或停止)振荡的功能带外部数字信号的振荡器

三态:

具有高功能的晶体时钟振荡器振荡停止时的阻抗输出状态

待机功能.

目前的消费 :当一个电力供应终端的电流值振荡器振荡.CTS晶振,有源晶振,654C晶振,HCMOS输出振荡器

上升时间(Tr):

输出波形从“L”变化所需的时间水平到“H”水平.请参阅每个的输出波形图

产品系列.

下降时间(Tf):

输出波形从“H”变化所需的时间等级为“L”级.请参阅每个的输出波形图

产品系列.

扇出:可连接到输出的TTL门数振荡器的终端.振荡开始时间:振荡器输出幅度达到的时间电源电压施加到指定值后的指定值振荡器已打开.
