KDS晶体谐振器DSX840GA,1CX40000EE1O数字影音设备

产品简介

KDS晶体谐振器DSX840GA,1CX40000EE1O数字影音设备，日本进口KDS大真空晶振，DSX840GA是一款小体积晶振，尺寸为8.0x4.5mm石英贴片晶振，1HX12288CD1A两脚贴片晶振，1CE09843DE1B无源晶振，1ZCJ04000EK1B石英晶体谐振器，无铅环保晶振，1ZCJ06144EE1A表面贴装型水晶振动子，MHz石英晶体，频率范围：8MHz至80MHz，尺寸为8045，厚度为1.4mm，小型薄型SMD石英晶体谐振器（DSX840GA）耐热性好，高精度、高可靠性，适用于数字影音设备，物联网晶振，无线网络晶振，蓝牙模块晶振，电脑主板，医疗设备晶振，智能家居，数码电子等多种应用。

产品详情

yijin-2

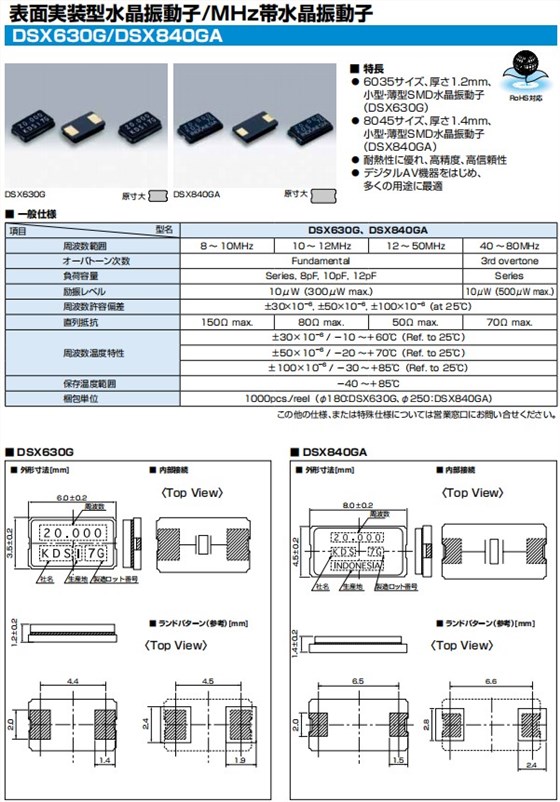

KDS晶体谐振器DSX840GA,1CX40000EE1O数字影音设备，参数图

料号	DSX630G，DSX840GA
频率范围	8~10MHZ	10~12MHZ	12~50MHZ	40~80MHZ
オーバトーン次数	Fundamental			3rd overtone
负载电容	8pf 10pf 12pf			Series
励振ベ	10μW (300μW max.)			10μW (500μW max.)
周波数偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	150Ωmax	80Ωmax	50Ωmax	70Ωmax
周波数温度特性	±30×10−6 / -10～+60℃(Ref. to 25℃)
	±50×10−6 /-20～+70℃(Ref. to 25℃)
	±100×10−6 / -30～+85℃(Ref. to 25℃)
保存温度范围	-40～85℃
信頼性仕様	AEC-Q200
包装	1000/pcs

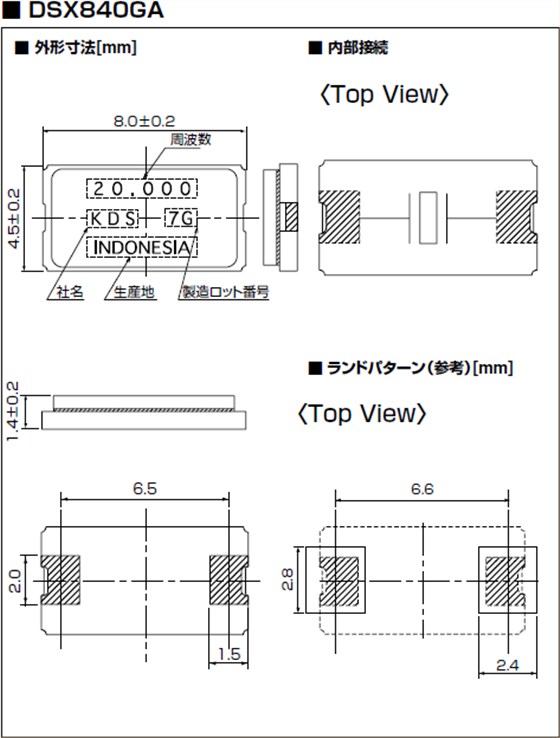

KDS晶体谐振器DSX840GA,1CX40000EE1O数字影音设备，尺寸图

yijin-4

KDS晶体谐振器DSX840GA,1CX40000EE1O数字影音设备

在使用晶振时应注意以下事项:
1：抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）
5：卤化合物
请勿在卤素气体环境下使用贴片晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.KDS晶体谐振器DSX840GA,1CX40000EE1O数字影音设备
6：静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作

品牌	原厂代码	无源晶振	尺寸	频率
KDS晶振	1CX40000EE1O	DSX840GA	8045	40.000M
KDS晶振	1HX12288CD1A	DSX840GA	8045	12.288M
KDS晶振	1TJS060DJ4A739Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJS080FJ4A461P	DMX-26S	8038	32.768KHz
KDS晶振	1TJS125DJ4A953Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJS060FJ4A901Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJS125DJ4A996Q	DMX-26S	8038	32.768KHz
KDS晶振	1CE09843DE1B	DSX840GK	8045	9.84375M
KDS晶振	1TJS067DJ2A115	DMX-26S	8038	32.768KHz
KDS晶振	1TJS060FJ4A308	DMX-26S	8038	32.768KHz
KDS晶振	1TJS060DJ4A934Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJW125BJ4A602P	DMX-26S	8038	32.768KHz
KDS晶振	1TJS125DJ4A810Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJW125DJ4A810Q	DMX-26S	8038	32.768KHz
KDS晶振	1TJS125BJ4A421P	DMX-26S	8038	32.768KHz
KDS晶振	1ZCJ04000EK1B	DSX840GT	8045	4.000MHZ
KDS晶振	1ZCJ06144EE1A	DSX840GT	8045	6.144MHZ
